Les bougies d'allumage sont essentielles au bon fonctionnement de tout moteur à essence. Elles sont chargées de fournir l'étincelle nécessaire pour enflammer le mélange air/carburant dans la chambre de combustion. Une bougie en bon état est cruciale pour un démarrage à froid efficace, une performance optimale, des émissions réduites et une faible consommation de carburant.
Soumises à des températures et pressions extrêmes, les bougies d'allumage font partie des pièces d'usure les plus sollicitées d'une moto. Il est donc impératif de les remplacer régulièrement, en suivant les recommandations du fabricant.
Tuto #21 : Remplacer les bougies de sa moto
Structure d'une Bougie d'Allumage

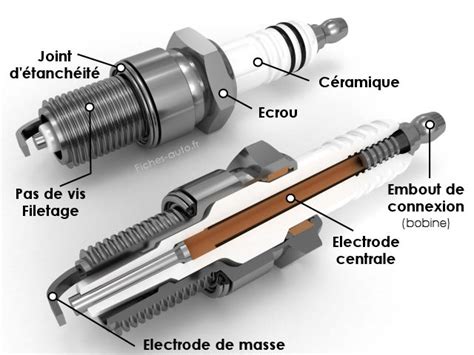

Structure d'une bougie d'allumage
Une bougie d'allumage typique comprend les éléments suivants :
- Raccord (a) : Situé à l'extrémité supérieure, il reçoit la tension élevée de la bobine d'allumage via le câble de bougie.
- Électrode centrale (b) : Conduit le courant jusqu'à l'extrémité de la bougie, où il produit une étincelle avec l'électrode de masse.
- Électrode de masse (c) : L'étincelle se forme entre cette électrode et l'électrode centrale, enflammant le mélange air/carburant.
- Résistance d'antiparasitage (d) : Située dans l'électrode centrale, elle réduit les interférences et protège le système électrique de la moto.
- Isolateur en céramique (e) : Enveloppe l'électrode centrale et la résistance pour éviter les décharges indésirables. Sa forme ondulée augmente la résistance aux courants de fuite (f).
- Boîtier métallique (g) : Fixe la bougie dans la culasse et sert de conducteur de masse, contribuant à la dissipation de la chaleur.
- Bague d'étanchéité (h) : Assure une liaison étanche aux gaz entre la bougie et la culasse, même en cas de dilatation thermique.
- Joints internes (i) : Garantissent l'étanchéité entre l'isolateur et le boîtier métallique.
Comprendre le Code d'une Bougie d'Allumage
Chaque bougie d'allumage porte un code alphanumérique spécifique. Ce code est essentiel pour déterminer si le modèle de bougie est compatible avec votre moto. Voici un exemple de la manière dont NGK structure ses codes :
Monter une bougie d'allumage incorrecte sur la moto peut entraîner un fonctionnement insatisfaisant du moteur ou une perte de puissance, ou même avoir un impact négatif sur la consommation d'essence ou sur le comportement au démarrage. Dans les cas extrêmes, cela peut même endommager gravement le moteur.
Utilisez toujours les bougies d'allumage prescrites par le constructeur dans le mode d'emploi, la fiche technique de service ou le manuel d'atelier de votre modèle de véhicule.
| Caractéristique | Symbole | Explication |
|---|---|---|
| Diamètre du filetage/hexagone | B, C, D, E | B: 14 mm / 20,8; C: 10 mm / 16,0; D: 12 mm / 18,0; E: 8 mm / 13,0 |
| Structure | P, M, U | P: Isolant proéminent; M: Bougie compacte; U: Décharge superficielle |
| Résistance d'antiparasitage | R, Z | R: Résistance; Z: Résistance inductive |
| Indice thermique | 2, 4, 5, 6, 7, 8, 9, 10 | 2 (chaud) à 10 (froid) |
| Longueur du filetage | E, EH, H, L | E: 19,0 mm; EH: 19,0 mm (partielle); H: 12,7 mm; L: 11,2 mm |
| Caractéristiques de conception | B, CM, CS, G, GV, I, IX, J, K, L, N, P, Q, S, T, U, VX, Y, Z | Diverses configurations d'électrodes et matériaux |
| Écartement entre les électrodes | Vide, -8, -9, -10, -11, -13, -14, -15 | Vide: 0,7 à 0,9 mm; -8: 0,8 mm; -9: 0,9 mm; ... |
Facteurs à Considérer lors du Remplacement des Bougies
L'utilisation de bougies non conformes peut nuire aux performances du moteur, augmenter la consommation de carburant et même causer des dommages graves. Il est donc essentiel de :
- Consulter le manuel d'utilisation de votre moto pour connaître les spécifications recommandées.
- Vérifier les listes de compatibilité des fabricants de bougies.
Indice Thermique
L'indice thermique est un indicateur de la capacité de la bougie à dissiper la chaleur. Une bougie trop "froide" ne chauffe pas suffisamment et s'encrasse, tandis qu'une bougie trop "chaude" peut provoquer un auto-allumage et endommager le moteur.
Les constructeurs de véhicules s'efforcent de recommander un indice thermique pour la bougie d'allumage en fonction du modèle afin d'englober une vaste gamme d'utilisations.
Si vous utilisez votre moto dans des conditions spécifiques ou si le moteur a été modifié, un indice thermique différent peut être nécessaire. Dans ce cas, il est préférable de consulter un professionnel.
Diagnostic des Bougies : Interprétation des Aspects
L'apparence d'une bougie usagée peut révéler l'état de santé du moteur et la qualité de la combustion. Voici quelques exemples :
Aspect Normal

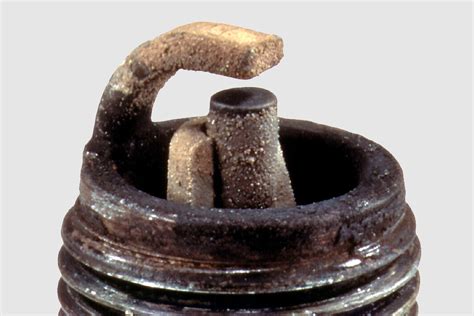

Aspect normal d'une bougie d'allumage
Une bougie en bon état présente une coloration gris-blanc due aux additifs du carburant. C'est le signe d'une combustion normale et bien réglée.
Dépôts

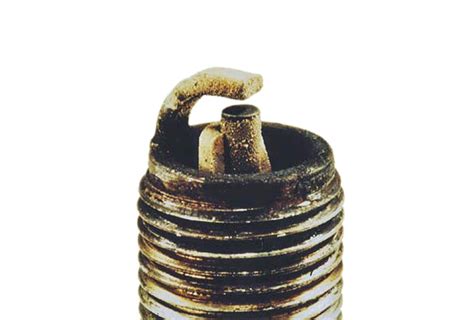

Bougie d'allumage avec dépôts
Des dépôts importants peuvent indiquer une mauvaise qualité de carburant, une consommation excessive d'huile ou une fuite de liquide de refroidissement.
Rupture de l'Isolateur
Bougie d'allumage avec rupture de l'isolateur
Une rupture de l'isolateur peut être causée par un couple de serrage excessif ou une chute de la bougie. Cela peut endommager le moteur.
Fusion

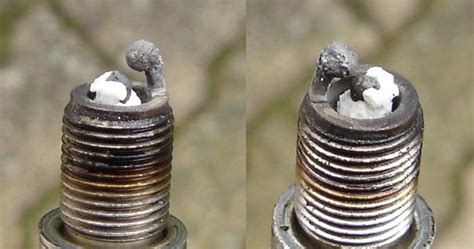

Bougie d'allumage fondue
La fusion des électrodes indique une surchauffe de la bougie, due à un indice thermique incorrect ou à un dysfonctionnement du moteur.
Encrassement
Bougie d'allumage encrassée
L'encrassement se produit lorsque la bougie fonctionne à une température trop basse, par exemple lors de courts trajets ou avec un indice thermique inapproprié.
Bougies d'Allumage à l'Iridium

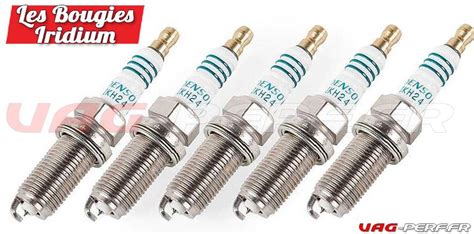

Bougies d'allumage à l'iridium
Les bougies à l'iridium offrent une performance supérieure et une durée de vie plus longue que les bougies standard. Leur électrode centrale est fabriquée à partir d'un alliage d'iridium, un métal très dur et résistant à l'érosion.
Ces bougies permettent une meilleure combustion, un démarrage plus facile et une consommation de carburant réduite.
Antiparasitage
Antiparasitage bougies d'allumage
Pour éviter les interférences électromagnétiques, les bougies doivent être équipées d'une résistance d'antiparasitage. Une résistance de 5 kΩ est généralement suffisante pour une moto.
Écartement entre les Électrodes
Écartement entre les Électrodes
L'écartement correct entre l'électrode de masse et l'électrode centrale est crucial pour une étincelle puissante. Consultez les spécifications du fabricant pour connaître la valeur appropriée.
Nettoyage de la Bougie d'Allumage
Nettoyage de la Bougie d'Allumage
Vous pouvez nettoyer une bougie d'allumage encrassée à l'aide d'une brosse en laiton. Cependant, le nettoyage n'est efficace que si la bougie est en bon état général.
En conclusion, un entretien régulier et le choix de bougies adaptées sont essentiels pour garantir la performance et la fiabilité de votre moto.
