Le relais de démarreur est un composant indispensable au bon fonctionnement du système de démarrage d'une moto, notamment Harley Davidson. Il assure la liaison entre la batterie et le démarreur, permettant ainsi de fournir la puissance nécessaire au lancement du moteur.
Comment Fonctionne un Relais de Démarreur ?
Le relais de démarreur a pour rôle principal d'activer le démarreur en connectant la batterie à ce dernier. Voici les étapes de son fonctionnement :
- Lorsque vous appuyez sur le bouton de démarrage, un faible courant est envoyé au relais.
- Ce courant active un électroaimant à l'intérieur du relais.
- L'électroaimant attire un contacteur, qui ferme le circuit principal entre la batterie et le démarreur.
- Le démarreur reçoit alors un courant élevé et se met en marche, lançant le moteur.
Diagnostic des Problèmes de Relais de Démarreur
Si votre Harley Davidson ne démarre pas, le relais de démarreur pourrait être en cause. Voici quelques symptômes courants et des pistes pour le diagnostic :
- Absence de jus au bouton de démarrage:Il n’y a plus aucun jus qui arrive jusqu’au bouton start de ma moto.
- Clic sans lancement moteur: Vous entendez un "clac" lorsque vous appuyez sur le bouton de démarrage, mais le moteur ne se lance pas.
- Démarrage intermittent: La moto démarre parfois, mais pas à chaque fois.
Avant de conclure que le relais est défectueux, vérifiez les points suivants :
- Fusible général: Assurez-vous que le fusible principal n'est pas grillé.
- Batterie: Vérifiez l'état de charge de la batterie. Un faible niveau de charge peut empêcher le relais de fonctionner correctement. Par les froids qui courent j'ai eu la même difficulté mais c'était un problème de chargement de batterie. Un petit coup de booster et c'est reparti sans problème
- Câble de masse: Inspectez le câble de masse connecté au moteur. Un câble sectionné ou corrodé peut causer des problèmes de contact. Le défaut était au niveau du fil de masse connecté au moteur. Celui-ci était quasiment sectionné. D'où un contact intermittent et les pannes, même en roulant. J'ai changé le câble et tout est repassé à la normale.
- Circuit de commande: Si vous entendez un clac comme un interrupteur quand tu appuies sur le bouton, le relais fonctionne, et le problème soit sur le circuit de commande, soit sur le circuit de puissance.
Shunter - Relais - Démarreur en panne - Vmax
Comment Tester un Relais de Démarreur ?
Si après avoir vérifié les points ci-dessus, vous suspectez toujours un problème de relais, vous pouvez le tester à l'aide d'un multimètre. Voici une méthode simple :
- Débranchez le relais de la moto.
- Réglez le multimètre en mode ohmmètre.
- Connectez les bornes du multimètre aux bornes de commande du relais (celles qui reçoivent le courant du bouton de démarrage).
- Actionnez le bouton de démarrage (ou simulez son activation en appliquant une tension de 12V aux bornes de commande).
- Si le relais fonctionne, vous devriez mesurer une faible résistance (proche de zéro) entre les bornes de puissance du relais (celles qui connectent la batterie au démarreur).
- Si la résistance est infinie, le relais est probablement défectueux et doit être remplacé.
Remplacement du Relais de Démarreur
Le remplacement d'un relais de démarreur est une opération relativement simple. Assurez-vous de choisir un relais compatible avec votre modèle de Harley Davidson. Vous trouverez les informations techniques essentielles sur les compatibilités, l'état et le type de relais dans les catalogues de pièces détachées moto.
Voici les étapes à suivre pour le remplacement :
- Débranchez la batterie de la moto (borne négative en premier).

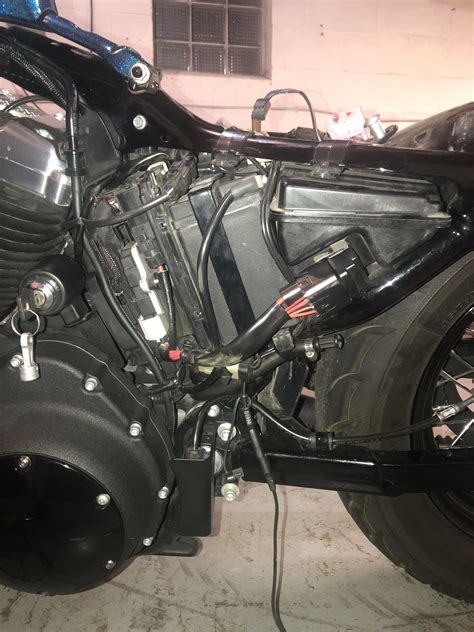

- Localisez le relais de démarreur (il se trouve généralement près de la batterie ou du démarreur).
- Débranchez les connecteurs du relais.
- Retirez le relais défectueux.
- Installez le nouveau relais en suivant les étapes inverses.
- Rebranchez la batterie.
- Testez le démarrage de la moto.
En suivant ces conseils et en effectuant les vérifications nécessaires, vous serez en mesure de diagnostiquer et de résoudre les problèmes de relais de démarreur sur votre Harley Davidson, assurant ainsi un démarrage fiable à chaque fois.
Tableau Récapitulatif des Problèmes et Solutions
| Problème | Cause Possible | Solution |
|---|---|---|
| Aucun jus au bouton de démarrage | Fusible grillé, batterie déchargée | Vérifier et remplacer le fusible, charger la batterie |
| Clic sans lancement moteur | Relais défectueux, batterie faible, connexion défectueuse | Tester et remplacer le relais, charger la batterie, vérifier les connexions |
| Démarrage intermittent | Câble de masse défectueux, relais fatigué | Vérifier et remplacer le câble de masse, remplacer le relais |
