Fonctionnement et Dépannage du Régulateur de Tension 6V pour Moto Ancienne

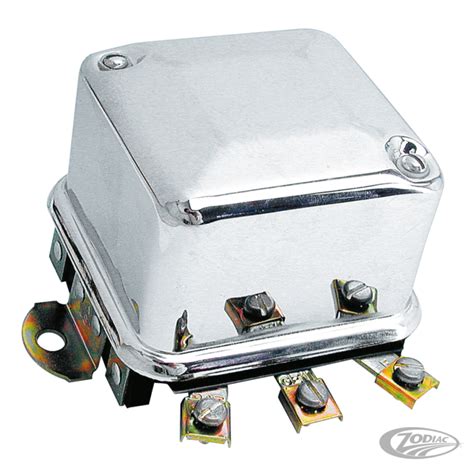

Le régulateur de tension, souvent appelé régulateur/redresseur, est un composant essentiel du système électrique de votre moto. Il est responsable de convertir le courant alternatif (AC) produit par l’alternateur en courant continu (DC) pour recharger la batterie, tout en régulant la tension pour éviter les surtensions qui pourraient endommager les composants électriques. Si ce régulateur tombe en panne, cela peut entraîner une série de problèmes, de la batterie qui se décharge rapidement à des pannes électriques complètes.

Reconnaître les signes d’un régulateur de tension défectueux est essentiel pour éviter des pannes inattendues et maintenir votre moto en bon état de fonctionnement. En effectuant régulièrement des tests de tension et en surveillant les symptômes décrits dans cet article, vous pouvez diagnostiquer rapidement un régulateur de tension défaillant et prendre les mesures nécessaires pour le remplacer.

Symptômes d'un Régulateur de Tension Défectueux

Plusieurs symptômes peuvent indiquer que le régulateur de tension de votre moto ne fonctionne plus correctement :

1. Décharge rapide de la batterie : Si votre batterie se décharge rapidement ou si vous devez la recharger fréquemment, cela peut indiquer que le régulateur de tension ne recharge pas correctement la batterie.
2. Faiblesse ou vacillement des lumières : Les phares, les feux arrière, ou les clignotants qui sont plus faibles que d’habitude, vacillent, ou s’éteignent par intermittence peuvent être un signe que le régulateur de tension ne fournit pas une tension stable.
3. Surtension : Si le régulateur de tension ne fonctionne pas correctement, il peut ne pas réguler efficacement la tension envoyée à la batterie. Cela peut entraîner une surtension, ce qui endommage la batterie et les composants électriques.
4. Difficulté à démarrer la moto : Un régulateur de tension défectueux peut empêcher la batterie de se recharger correctement, ce qui peut entraîner des difficultés à démarrer la moto.
5. Témoin de batterie allumé : Sur certaines motos, un témoin de batterie sur le tableau de bord peut s’allumer pour indiquer un problème avec le système de charge.
6. Odeur de brûlé ou surchauffe : Une odeur de brûlé provenant du régulateur de tension ou une surchauffe de ce composant peut indiquer qu’il est défectueux.

Comment Tester le Régulateur de Tension

Pour confirmer que le régulateur de tension est défectueux, il est important de le tester :

1. Test de tension de la batterie :

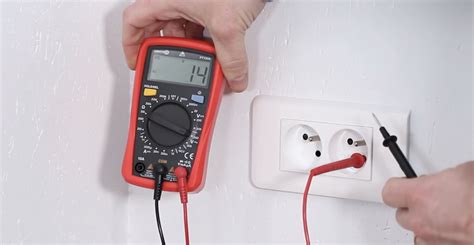

   • Moteur éteint : Utilisez un multimètre réglé sur la fonction de mesure de tension DC et placez les sondes sur les bornes de la batterie (rouge sur le positif et noir sur le négatif).
   • Moteur en marche : Démarrez la moto et laissez-la tourner au ralenti. La tension de la batterie devrait augmenter pour atteindre entre 13,5 et 14,5 volts.
2. Test de continuité : Le régulateur de tension doit avoir une continuité correcte pour fonctionner. Utilisez un multimètre en mode continuité et placez les sondes sur les bornes d’entrée et de sortie du régulateur.
3. Vérification de la tension : La lecture doit être stable, entre 13,5 et 14,5 volts.

Si les tests confirment que le régulateur de tension est défectueux, il est crucial de le remplacer rapidement pour éviter d’endommager la batterie et d’autres composants électriques.

Remplacement du Régulateur de Tension

Suivez les instructions du manuel de service de votre moto pour remplacer le régulateur de tension. Assurez-vous d'utiliser un régulateur de tension compatible avec votre modèle de moto et de respecter les polarités lors du branchement.

Alternatives et Modifications

Certains motocyclistes optent pour des solutions alternatives, comme le passage à un système 12V, qui offre plus de choix en termes de régulateurs et permet l'utilisation d'accessoires modernes tels que les prises USB ou les barres LED. Cette modification nécessite cependant le remplacement de plusieurs composants, notamment la bobine.

Un membre de forum a conçu une carte pour réguler la tension maximale de la batterie. L'avantage de cette solution est qu'elle permet de garantir qu'il n'y aura pas de surcharge de la batterie ni des accessoires (feux, etc.). La tension ne dépasse pas 7.5V, peu importe la configuration des feux (LED, ampoule grillée, etc.).

Une autre solution pour ne pas effondrer la batterie sur une moto, est d' en mettre une plus grosse dans les sacoches. Dans les années 70, un motard avait installé, dans une de ses sacoches arrières, une batterie de voiture et relier les alimentations + et - de sa 250. Résultat, pas de soucis hivernaux de démarrage et retour à 5 h du mat à éclairer les chouettes ...

Tableau des Symptômes et Solutions
