Tutoriel : Réglage des Freins à Disque Mécaniques de Trottinette Électrique

Les freins à disque sont un composant essentiel pour les trottinettes électriques, offrant une performance de freinage supérieure, surtout dans des conditions humides ou poussiéreuses. Il est donc crucial de maintenir votre système de freinage en parfait état pour garantir votre sécurité et la performance de votre équipement.

Cet article vous fournira des conseils d'experts et des instructions détaillées sur comment régler un frein à disque mécanique, y compris les outils et les conseils pour réparer des freins desserrés.

Présentation des Freins à Disque pour Trottinette Électrique

Le principe de fonctionnement est assez simple mais efficace : lorsqu’on actionne le levier de frein, ce dernier active des pistons situés dans l’étrier de frein. Ces pistons exercent à leur tour une pression sur des plaquettes, qui serrent un disque en acier fixé au moyeu de la roue, générant ainsi une force de friction qui ralentit la trottinette.

Fonctionnement du Frein à Disque pour Trottinette Électrique

Il existe deux types principaux de systèmes de freins à disque pour trottinettes électriques :

• Les freins à disque mécaniques : Ceux-ci fonctionnent avec un système de câble, similaire à celui des vélos. Lorsque le levier de frein est actionné, il tire un câble qui déplace les plaquettes de frein vers le disque. C’est un système simple et généralement moins cher à entretenir, bien que nécessitant des ajustements périodiques du câble pour maintenir une efficacité optimale.
• Les freins à disque hydrauliques : Plus complexes, ces freins utilisent un circuit hydraulique fermé pour transmettre la force du levier de frein aux plaquettes. En pressant le levier, un fluide hydraulique est poussé à travers le système, déplaçant les pistons et serrant les plaquettes contre le disque. Ce type de freinage est plus réactif et offre une puissance de freinage plus constante et moins sujette à l’usure du câble, s’alignant sur les systèmes utilisés dans les motos et les voitures.

Chaque type a ses avantages, et le choix peut dépendre de divers facteurs tels que le type d’utilisation prévu, le budget, et la préférence personnelle en termes de maintenance et de performance de freinage.

Avantages du Frein à Disque pour Trottinette Électrique

Les freins à disque offrent plusieurs avantages significatifs qui améliorent l’expérience de conduite et la sécurité sur les trottinettes électriques :

• Freinage puissant : Les freins à disque fournissent une puissance de freinage supérieure, ce qui est crucial pour arrêter rapidement une trottinette électrique, surtout à haute vitesse.
• Efficacité par tous temps : Contrairement aux freins à patin, qui peuvent perdre en efficacité sous la pluie ou dans la boue, les freins à disque maintiennent leur performance, même dans des conditions humides ou boueuses. Leur position éloignée du sol les protège également des éléments.
• Freinage progressif et dosable : Ils permettent un contrôle plus fin et progressif du freinage, offrant ainsi une meilleure gestion de la décélération et augmentant la sécurité.
• Indépendance par rapport au voile de la roue : Les performances de freinage ne sont pas affectées par le voilage éventuel de la roue, un avantage notable par rapport aux freins à patin qui s’appuient sur la jante.
• Pas d’usure de la jante : Les freins à disque agissent sur un disque en acier et non sur la jante, éliminant l’usure de celle-ci.
• Facilité d’utilisation : Le système nécessite moins d’effort physique pour un freinage efficace, ce qui réduit la fatigue lors de trajets longs ou fréquents.
• Maintenance réduite : Bien que nécessitant un entretien périodique, les freins à disque sont généralement moins demandant en termes de réglages fréquents par rapport aux systèmes à patin.
• Simplicité de réglage : Les ajustements, lorsqu’ils sont nécessaires, sont simples à réaliser pour la plupart des utilisateurs.
• Démontage facile des roues : Le système de freins à disque élimine les complications liées aux patins, facilitant le retrait et la remise en place des roues.
• Remplacement aisé des plaquettes : Changer les plaquettes de frein sur un système à disque est une opération rapide et simple, ce qui contribue à un entretien moins laborieux.

Inconvénients du Frein à Disque pour Trottinette Électrique

Bien que les freins à disque offrent de nombreux avantages, ils présentent également certains inconvénients à considérer :

• Poids supplémentaire : Les systèmes de freins à disque sont généralement plus lourds que les freins à patin. Cela peut ajouter un poids non négligeable à la trottinette, ce qui peut affecter légèrement sa maniabilité et son autonomie.
• Sensibilité à la contamination : Les freins à disque ne tolèrent pas la présence de graisse ou d’huile sur les disques ou les plaquettes. Toute contamination peut sérieusement détériorer la capacité de freinage, nécessitant un nettoyage minutieux pour restaurer l’efficacité.
• Entretien plus complexe : Pour les novices en mécanique, l’entretien d’un système de freinage hydraulique peut sembler intimidant. Comparé aux freins à patin, les freins à disque demandent des connaissances plus poussées pour effectuer des réparations ou des réglages corrects.
• Nécessité de purger le système hydraulique : Les freins à disque hydrauliques requièrent une purge périodique du liquide de frein pour maintenir leur performance optimale. Cette opération, essentielle pour éliminer les bulles d’air du système, peut être perçue comme un inconvénient en termes de maintenance.
• Sensibilité au voilage des disques : Les disques des freins à disque sont sensibles au voilage. Un disque voilé peut entraîner un freinage irrégulier et des vibrations lors de l’utilisation, nécessitant un redressage ou un remplacement du disque.

Comment régler les freins à disque mécaniques

Au fur et à mesure que les freins mécaniques s'usent, le câble se détend, ce qui vous oblige à faire plus d'efforts physiques pour que les plaquettes de frein adhèrent au rotor.

Outils nécessaires :

• Clé à fourche de 8 mm
• Clé Allen de 2 mm
• Clé Allen de 4 mm
• Clé Allen de 5 mm

Temps nécessaire : 6 minutes.

Voici les étapes à suivre :

1. Vérifiez et serrez le câble de frein : Si vous tirez sur le levier de frein et qu'il y a trop de mou, commencez par régler le câble. Les câbles des freins à disque mécaniques sont équipés d'un dispositif de réglage, qui est généralement un bouton en plastique ou un contre-écrou. Pour les réglages mineurs des freins mécaniques, vous pouvez ajouter de la tension sur le câble de frein en serrant ce dispositif de réglage. Utilisez une clé à fourche de 8 mm et tournez-la de ⅙ de tour dans le sens inverse des aiguilles d'une montre.
2. Vérifiez si les freins traînent : Donnez un tour à votre pneu pour vérifier si les freins traînent, ce qui signifie que les plaquettes de frein sont trop serrées sur le pneu et empêchent la roue de tourner. Si les freins à disque mécaniques traînent, desserrez le contre-écrou de ⅙ de tour jusqu'à ce que le pneu tourne librement.
3. Vérifiez le levier de frein et le feu de freinage : Vérifiez que le levier de frein réagit bien et que votre feu de freinage fonctionne correctement. Après avoir ajusté vos freins mécaniques, assurez-vous que votre feu arrière fonctionne. De nombreuses configurations de trottinettes électriques utilisent l'interrupteur du feu de freinage pour activer les freins régénératifs. Lors du réglage des freins, il est possible de les serrer si fort que cela désactive le feu arrière ou le fait se déclencher longtemps après le blocage des freins à disque. Cela signifie que le feu de freinage ne s'allume pas lorsque vous freinez et que le moteur ne reçoit pas de signal pour engager le freinage par régénération.
4. Repositionnez le serre-câble : Si le câble est encore un peu détendu, vous devez repositionner le serre-câble. À l'aide d'une clé Allen de 4 mm, desserrez le boulon du serre-câble. Tout en maintenant le câble tendu d'une main, faites glisser le bras du serre-câble vers l'avant le long du câble pour réduire le mou. Lorsque le bras est dans une meilleure position, verrouillez le boulon. Faites tourner le pneu pour vérifier qu'il ne traîne pas, et tirez sur le levier de frein pour vous assurer que le voyant de frein réagit.
5. Assurez-vous que les boulons de fixation sont bien fixés : Si le réglage du câble ne résout pas le problème de vos freins mécaniques, assurez-vous que les boulons de fixation sont bien fixés. Les boulons de montage peuvent se desserrer en roulant, et leur fixation est connue comme un simple réglage de l'étrier. Utilisez une clé Allen de 4 mm pour desserrer les boulons de montage à chaque extrémité de l'étrier. Tournez chaque boulon de montage d'un tour complet dans le sens inverse des aiguilles d'une montre pour le desserrer. Faites tourner la roue tout en tirant sur le levier de frein, puis resserrez les boulons de montage. Cela devrait aligner la position de l'étrier de frein avec le rotor. Assurez-vous que tout fonctionne correctement en faisant tourner la roue pour vérifier la résistance et en tirant sur le levier pour vérifier le voyant de frein. Si vous obtenez une certaine résistance, vous devrez peut-être desserrer un peu les boulons de montage (essayez ⅙ de tour à la fois).
6. Détachez le boîtier du rotor : Lors d'un réglage complet de l'étrier, vous débloquez le boîtier du rotor et éloignez les plaquettes de frein autant que possible, afin d'avoir plus de place pour les repositionner correctement. Pour régler la plaquette de frein intérieure, vous devez débloquer l'étrier du rotor. Une vis sans tête le bloque contre un dispositif de réglage, situé à l'arrière du boîtier. À l'aide d'une clé Allen de 2 mm, tournez la vis sans tête d'un tour complet dans le sens inverse des aiguilles d'une montre pour libérer l'étrier du rotor. Ensuite, libérez le câble de frein en desserrant le boulon de montage du serre-câble avec une clé Allen de 4 mm. Cela vous donne suffisamment d'espace pour travailler sur la plaquette de frein extérieure.
7. Réglez la plaquette de frein intérieure : À l'aide d'une clé Allen de 5 mm, tournez le dispositif de réglage d'un tour complet dans le sens inverse des aiguilles d'une montre. Si la roue n'est pas équipée d'un moteur, vous pouvez passer la clé à travers la jante jusqu'à l'arrière de l'étrier de frein pour desserrer le dispositif de réglage. Si la roue est équipée d'un moteur, vous devrez desserrer la vis sans tête jusqu'à ce que la tension soit suffisante pour déplacer le boîtier le long du rotor. Sur le côté avant, utilisez une clé Allen de 4 mm pour faire tourner les boulons de montage dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'ils soient desserrés, pas complètement, mais suffisamment pour que vous puissiez faire glisser l'étrier d'un côté à l'autre.
8. Alignez le boîtier et le rotor : Maintenant que les étriers sont retirés, alignez le boîtier de frein avec le rotor. Utilisez la ligne de couture au centre du boîtier comme guide pour l'aligner avec le centre du rotor. Une fois qu'ils sont alignés, serrez les boulons de montage. À l'arrière, serrez le dispositif de réglage d'un à deux tours complets dans le sens des aiguilles d'une montre (clé Allen de 5 mm). Faites tourner la roue ; si vous avez suffisamment serré le frein à disque mécanique, il y aura une certaine résistance.
9. Relâchez la tension via le dispositif de réglage : Relâchez une partie de la tension via le dispositif de réglage situé à l'arrière du frein de ¼ de tour à la fois, en vérifiant le contact entre les plaquettes de frein et le pneu. Vous voulez que la plaquette de frein intérieure touche presque, ou à peine, le pneu une fois par tour. Lorsque vous avez l'impression qu'elle est au bon endroit, bloquez l'étrier de frein intérieur en serrant la vis sans tête (clé Allen de 2 mm).
10. Réglez la position de la plaquette de frein extérieure : Pour régler la plaquette de frein extérieure sur un frein à disque mécanique, desserrez la vis du bras afin de pouvoir repositionner le serre-câble. Tournez le boulon du serre-câble dans le sens inverse des aiguilles d'une montre et faites glisser le bras vers le haut aussi loin que possible, puis redescendez un peu, et verrouillez le boulon en place (clé Allen de 4 mm). Ensuite, vérifiez le jeu.

Les Différents Types de Freins de Trottinette Électrique

En fonction des modèles, les types de freins varient sur les trottinettes électriques : à disque, à tambour, au pied ou électromagnétique. Votre trottinette électrique combine peut-être plusieurs systèmes de freins à la fois. Si vous avez une trottinette Xiaomi M365 par exemple, vous possédez un frein à disque, un frein mécanique et un frein électromagnétique.

Le frein à disque

C'est le plus courant sur les trottinettes électriques. Il est composé d'un disque fixé sur la roue (et qui tourne avec elle), d'un câble de frein, d'un étrier et de plaquettes. Le levier de frein se situe au niveau du guidon, il ressemble à celui d'un vélo. Lorsque vous l'actionnez, il tire sur le câble de frein qui agit sur l'étrier. Les plaquettes viennent alors faire pression sur le disque. C'est ce mécanisme qui permet à votre trottinette de ralentir.

Des réglages réguliers sont nécessaires sur ce type de frein car il faut vérifier le parallélisme et l'écartement des plaquettes de freins. L'usure des plaquettes doit être contrôlée fréquemment, tout comme la tension du câble.

Le frein à tambour

Il se situe dans le moyeu de la roue (au centre). Le frein à tambour est composé d'une plaquette qui vient frotter la roue quand vous actionnez le levier de frein, faisant ainsi ralentir la trottinette.

Le frein à tambour n'est pas visible de l'extérieur car il est enfermé dans le système de la roue, ce qui le protège des éléments externes qui pourraient le détériorer. Ce type de frein est progressif, c'est à dire qu'il ne vous arrêtera pas subitement.

Le frein au pied

C'est le type de frein le plus simple et le plus courant sur les trottinettes non motorisées, mais on le retrouve aussi sur les trottinettes électriques, en complément d'autres systèmes de frein.

Il se situe au niveau du garde-boue de la roue arrière. Pour le faire fonctionner, il vous suffit d'appuyer sur le garde-boue avec votre talon quand vous roulez. Il s'abaisse alors et effectue une pression sur la roue, ce qui freine la trottinette.

Le frein électromagnétique

Plus rare, on le trouve sur des trottinettes électriques légères. Comme son nom l'indique, ce type de frein utilise la force électromagnétique pour produire une résistance mécanique qui freine les roues.

Le frein électromagnétique fonctionne lorsque vous actionnez le levier ou la gâchette de frein au niveau du guidon.

Comment régler les freins ?

Ajuster la tension des câbles

Les systèmes de frein à disque ou à tambour sont composés de câbles qui permettent au levier d'agir sur le frein. Si ces câbles sont trop mous, il faut les resserrer grâce à leur dispositif de réglage (bouton, écrou...).

Une fois que vous avez ajusté la tension des câbles, assurez-vous que le levier de frein et le feu de freinage fonctionnent correctement.

Resserrer ou remplacer le levier de frein

Le levier de frein (ou poignée de frein) active le système de frein lorsque vous l'actionnez. Ils se situe au niveau du guidon, près d'une des poignées de votre trottinette électrique.

Si vous trouvez que vos freins sont de moins en moins efficaces, avant de passer à la suite, faites d'abord un rapide réglage du levier de frein. Dévissez la plus grosse des deux molettes sur le levier pour pouvoir retendre le câble de frein, puis resserrez la molette.

Vous avez remarqué une casse au niveau du levier de frein ? Elle a pu être causée par un choc ou une pression trop importante.

Comment réparer ou remplacer un frein à disque ?

Sur un système de frein à disque, les plaquettes, l'étrier et le disque finissent par s'user avec le temps. Pour changer l'une de ces pièces, desserrez d'abord les deux écrous de la roue concernée pour la retirer de la fourche de la trottinette. Puis, détachez le câble de frein du système de freinage.

Remplacer les plaquettes de frein

Les plaquettes sont composées de leur socle et d'un matériau de friction également appelé garniture. Cette garniture mesure quelques millimètres et c'est elle qui s'use à force de freiner.

Si vous entendez des grincements et des bruits métalliques inhabituels quand vous freinez, vérifiez l'état des plaquettes pour savoir s'il est nécessaire de les remplacer.

1. Dévissez l’étrier en retirant ses vis.
2. Enlevez les plaquettes et vérifiez leur état : si la garniture est très fine (moins d'un ou deux millimètres) ou complètement usée, vous pouvez les jeter.
3. Positionnez les nouvelles plaquettes à la place des anciennes et remettez les vis et l'étrier.

Changer l'étrier

L'usure de l'étrier est provoquée par son contact avec le disque quand vous freinez. Si vous voyez des bosses ou de la rouille sur l'étrier et si vous entendez un bruit anormal et que le freinage devient inefficace, il vaut mieux le remplacer.

1. Dévissez les deux vis qui le maintiennent sur la roue.
2. Retirez l'étrier en le remontant vers le haut.
3. Mettez l’étrier neuf à sa place et revissez les deux vis pour le fixer.

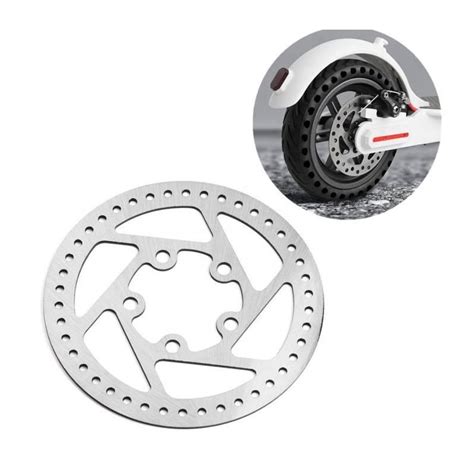

Remplacer le disque de frein

En cas de disque voilé, un bruit de frottement régulier se fait sûrement entendre en roulant.

Pour remplacer le disque de frein, dévissez les vis qui le maintiennent sur la roue.

Lorsque vous mettez le nouveau disque à sa place, prenez garde à l'installer dans le bon sens, c'est à dire dans le sens de rotation de la roue.

Pour vous aider, vous devriez trouver une petite flèche sur le pneu et une autre sur le disque : elles doivent pointer dans la même direction.

Revissez les vis pour fixer le nouveau disque.

Comment réparer ou remplacer un frein à tambour ?

Le frein à tambour se règle principalement via la tension du câble, vérifiez-la et ajustez-la tous les trois mois environ. Si, malgré cet entretien régulier, vous constatez un souci au niveau du freinage, il faut le changer.

Comment remplacer le frein au pied ?

Découvrez en vidéo comment le retirer pour en remettre un neuf quand le problème vient du frein au pied situé au niveau du garde-boue arrière.

Entretenir vos freins de trottinette électrique pour éviter les problèmes

L'entretien de vos freins prolonge leur durée de vie. Attention à ne pas nettoyer votre trottinette à l'eau ni rouler sous la pluie : si l'eau s'infiltre dans les freins, les performances de freinage de votre trottinette électrique vont diminuer. N'utilisez jamais d'huile ou de produit gras sur vos freins et évitez les chocs pour les préserver. En prenant ces quelques précautions, vous limiterez les petits soucis fréquents sur les trottinettes motorisées.

Tableau récapitulatif des outils et étapes

En suivant ces étapes et en utilisant les outils appropriés, vous pouvez maintenir vos freins à disque mécaniques en parfait état de fonctionnement, assurant ainsi votre sécurité et la performance de votre trottinette électrique.
