Un groupe motopompe désigne un système composé d’un dispositif d’aspiration et de refoulement ainsi que d’un moteur thermique (motopompe diesel ou à essence) ou électrique (motopompe solaire, etc). Certains modèles peuvent même s’équiper d’une armoire de commande. L’ensemble aspire du liquide et refoule cet élément vers un point souvent appelé source B à l’aide de tuyaux de sortie comme dans le cas d'un motopompe incendie remorquable. Les groupes motopompes se montrent polyvalents et peuvent s’utiliser :
- Dans le domaine de l’agriculture
- Dans le domaine de la sécurité civile
- Dans le domaine de la protection incendie
- Dans le domaine de la plomberie

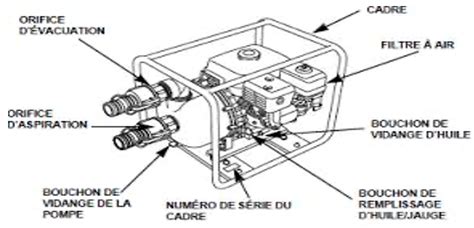

Pour bien fonctionner, un groupe motopompe haute pression complet s’équipe d’éléments, comme :
- Un bouchon de vidange
- Un bouchon d’amorçage
- Un trou d’aspiration
- Un trou de refoulement
- Un filtre
- Un réservoir à couvercle
- Un interrupteur moteur
- Un bouchon d’évacuation d’huile
- Une bougie (dans le cas d’un modèle thermique)
- Un levier à ailettes
- Un levier de démarrage
- Un châssis
Le principe de fonctionnement d’un groupe motopompe thermique ou électrique se base sur l’efficacité du dispositif d’aspiration et de refoulement intégré ainsi que sur le niveau de performances du moteur thermique ou électrique incorporé.
DÉMO EPISODE 28 : MOTOPOMPE WORMS
Caractéristiques et Avantages des Motopompes Honda
Nous travaillons sans relâche pour construire les pompes à eau les plus efficaces et les plus fiables du marché. Elles fonctionnent grâce à des moteurs 4 temps d'une puissance et d'un rendement remarquables et intègrent des joints mécaniques, mais également des volutes et des turbines en fonte. En résumé, elles sont conçues pour durer.
Nos pompes à eau sont inarrêtables. C'est pourquoi nous pouvons également proposer les garanties les plus complètes du secteur. Elle conserve la même valeur pendant toute la durée de garantie.
Nos puissantes pompes haute pression génèrent d'énormes quantités de pression. Elles sont idéales pour expulser de l'eau loin et en hauteur. Elles le sont également pour l'irrigation via de longs tuyaux ou pour l'élimination de la poussière. Leur haut niveau de pression est même adapté à la lutte localisée contre les incendies.
La « hauteur totale de refoulement » correspond à la hauteur maximale à laquelle la pompe peut expulser l'eau, de la hauteur d'aspiration à la hauteur de refoulement.Nos pompes haute pression peuvent expulser l'eau jusqu'à une hauteur de 50 m grâce à leurs cinq bar de pression, soit l'équivalent environ de la longueur de cinq bus stationnés les uns derrière les autres.
Conçues avec une volute et une turbine en fonte résistant à l'abrasion, nos pompes haute pression peuvent pomper jusqu'à 500 litres par minute. Grâce à leurs performances de hauteur de refoulement et de pression exceptionnelles, ces pompes présentent des caractéristiques impressionnantes.
Nos pompes légères peuvent expulser l'eau jusqu'à une hauteur de 40 m, soit l'équivalent environ de la longueur de quatre bus stationnés les uns derrière les autres. La caractéristique « légère » fait uniquement référence à leur taille et non à leur puissance : leur débit peut atteindre 240 litres par minute. Elles sont idéales pour les opérations simples. Grâce à leur puissant moteur 4 temps pouvant atteindre 7 000 tr/min, elles offrent des performances exceptionnelles pour une pompe de cette taille !
Étanchéité et Durabilité
Une pompe efficace doit créer un vide partiel. Les joints de nos pompes haute pression sont donc spécialement fabriqués pour empêcher l'air de pénétrer à l'intérieur et créer le vide indispensable. Le jeu entre la turbine et la volute a également été conçu à cet effet.
Le joint mécanique en carbure de silicium (A), le jeu spécialement conçu entre la turbine et la volute (B) et le carter en aluminium étanche (C) garantissent un vide suffisant.
Une pompe qui fuit n'est pas très utile. Si l'eau s'infiltre près du moteur, la situation peut rapidement prendre une mauvaise tournure. Les joints mécaniques de nos pompes à eau haute pression empêchent toute fuite ; ils sont extrêmement résistants à l'usure et font preuve d'une excellente longévité.
Nos pompes à eau légères sont équipées de joints mécaniques extrêmement résistants à l'usure d'une excellente longévité. Ils empêchent toute pénétration de l'eau. Ces pompes peuvent également aspirer des débris jusqu'à 3 mm.
C'est grâce à ses joints de flexible et à ses joints toriques que nos pompes à eau légères sont si efficaces. Ils veillent à ce que l'air ne pénètre pas à l'intérieur de la pompe afin de générer le vide indispensable. Le jeu entre la turbine et la volute a également été conçu à cet effet. Les pompes disposent donc d'un débit et d'une pression incroyables qu'elles peuvent maintenir pendant 1 h 30.
Conseils d'Installation et d'Entretien
Pour assurer le bon fonctionnement de l’appareil et éviter les risques de chute de pression, l’entretien du groupe motopompe et notamment du pressostat de démarrage reste un indispensable.
Le bon fonctionnement d'un groupe motopompe diesel repose sur le remplissage d’huile au moteur avant la première utilisation. De plus, le décalaminage du moteur diesel de la motopompe contribue à la maintenance et au bon fonctionnement à long terme.
L’appareil exige un tuyau rigide, tendu et préalablement fixé aux raccords annelés pour assurer un débit optimisé ainsi qu’un cycle entièrement hermétique. La longueur du tuyau doit cependant rester dans la limite imposée par le fabricant. Aussi, le conduit doit proposer un diamètre correspondant à l’orifice de la motopompe. L’installation de la crépine au niveau de l’extrémité est également obligatoire avant d’aspirer le liquide.
Des essais hebdomadaires de tous les composants d’un groupe motopompe sont obligatoires, selon la règle R1 de l’APSAD et la norme NF EN 12845. Ces réglementations exigent aussi l’entretien annuel du dispositif par un personnel qualifié.
La motopompe thermique à roue, à turbine ou à pales démarre sous le couple du moteur. Calculer la puissance d'une pompe via une formule spécifique permet de déterminer la performance de chaque modèle.
Quel que soit le temps, notre moteur 4 temps à soupapes en tête ne vous laissera pas tomber. Fidèles à vos attentes, les moteurs de nos pompes sont fiables et affichent un faible niveau de vibrations et d'émissions. La décompression automatique permet de les démarrer rapidement et facilement.
Extrêmement résistantes à l'usure et d'une excellente longévité, nos pompes à eau s'adaptent à tous les types de granulométries Le modèle WX 10 dispose d'un circuit de lubrification à 360º spécial qui lui permet de fonctionner dans n'importe quelle position, même sur le côté.
