Les fusibles jouent un rôle crucial dans le bon fonctionnement électrique d’un scooter. Bien que souvent négligés, ces petits composants peuvent être la clé pour résoudre des problèmes électriques courants. Lorsque votre scooter a un fusible qui grille sans arrêt, cela peut devenir très pénible !
Voici un aperçu des causes possibles et des étapes à suivre pour diagnostiquer et résoudre ce problème.
🔥TUTO🔥N¹⁰⁹🔥POURQUOI MON SCOOTER NE DÉMARRE PAS ? PROBLÈME PANNE DE FUSIBLE SCOOTER ZIP PIAGGIO 50cc

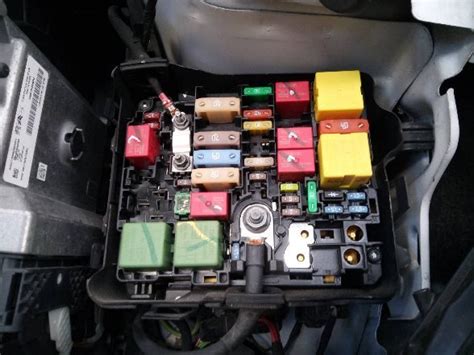

Localisation de la Boîte à Fusibles
Avant de pouvoir remplacer un fusible, il est essentiel de localiser la boîte à fusibles sur votre scooter. Les constructeurs de scooters placent généralement ce boîtier dans des endroits accessibles, facilitant ainsi les vérifications et les remplacements. En règle générale, le boîtier à fusibles se trouve près de la batterie ou du tableau de bord.
Identification d'un Fusible Grillé
Identifier un fusible grillé est une étape cruciale dans le processus de résolution des problèmes électriques. Voici comment procéder :
- Inspection visuelle : Les fusibles sont souvent dotés d’un filament métallique visible à travers leur boîtier transparent. Si le filament est cassé ou fondu, le fusible est grillé.
- Test à l’ohmmètre : Utilisez un ohmmètre pour mesurer la continuité du fusible. Un fusible en bon état affichera une continuité (proche de 0 ohm), tandis qu'un fusible grillé affichera une absence de continuité (infini).
Problèmes Courants Liés aux Fusibles
Les problèmes courants liés aux fusibles sur un scooter comprennent souvent des dysfonctionnements électriques divers :
- Courts-circuits : Ils résultent de connexions électriques anormales, peuvent surcharger le système et entraîner la fusion des fusibles. Un court-circuit est souvent la cause la plus fréquente d'un fusible qui grille.
- Surcharges électriques : Elles sont généralement causées par la connexion d’appareils supplémentaires, peuvent dépasser la capacité des fusibles.
- Problèmes de câblage : Des connexions lâches ou des câbles endommagés peuvent également mettre à rude épreuve les fusibles.
- Défaillances de composants électriques : Un régulateur de tension défectueux, par exemple, peut provoquer des surtensions, entraînant la fusion des fusibles.
Un défaut électrique est parfois difficile à trouver et peut s'avérer coûteux si vous le confiez à un professionnel. Il est donc conseillé de commencer par contrôler tous les fils électriques (faisceau), même s'il faut démonter un peu de carrosserie.
Diagnostic et Solutions
Recherche de Court-Circuit
Si vous n'avez pas fait de modifications électriques, il se peut que de l'eau se soit infiltrée dans un bloc optique, un lavage au jet à pression peut en être la cause. Un court-circuit peut également se produire au niveau d'un capteur de température, surtout lorsque le scooter est chaud.
Voici une méthode pour diagnostiquer un court-circuit chronique :
- Débranchez tous les éléments électriques.
- Vérifiez si les câbles proches présentent des signes de dommages (fondus, cuits, etc.).
- Remettez le courant. Si le fusible ne claque pas, rebranchez les éléments un par un.
- Si le fusible claque après avoir branché un élément, le problème vient de cet élément ou des câbles qui y sont connectés.
Inspection du Faisceau Électrique
Sur une machine ancienne, il est conseillé de démonter et d'inspecter le faisceau complet. Enlevez les gaines et le scotch, et recherchez les trous ou les zones endommagées. Réparez les câbles endommagés et protégez-les pour éviter que le problème ne réapparaisse.
Un utilisateur a résolu son problème en trouvant un court-circuit sur un des fils du TPS (Throttle Position Sensor) et en remplaçant le circuit électrique du feu arrière.
Vérification des Masses
Assurez-vous que les fils de masse sont bien connectés et en bon état. Des masses défectueuses peuvent causer des courts-circuits et faire griller les fusibles.
Test du Régulateur de Tension
Si le fusible grille dès que vous mettez le contact (sans démarrer le scooter), il est possible que le régulateur de tension soit défectueux. Un régulateur HS peut provoquer une surtension qui fait griller les fusibles. Cependant, il est important de noter que le régulateur de tension est principalement responsable de la régulation de la tension et non de l'intensité du courant.
Voici un tableau récapitulatif des causes possibles et des solutions :
| Cause Possible | Solution |
|---|---|
| Court-circuit | Inspecter et réparer les câbles endommagés, vérifier les connexions |
| Surcharge électrique | Retirer les accessoires non essentiels, utiliser des fusibles de la bonne capacité |
| Problème de câblage | Remplacer les câbles endommagés, resserrer les connexions lâches |
| Régulateur de tension défectueux | Remplacer le régulateur de tension |
| Eau dans les blocs optiques | Sécher et étanchéifier les blocs optiques |
L'expérience des Autres Utilisateurs
Plusieurs utilisateurs ont partagé leurs expériences et solutions sur les forums. Par exemple, un utilisateur a trouvé un faux contact au niveau du feu stop qui faisait masse. Un autre a découvert un fil pincé et à nu derrière le radiateur.
Un autre utilisateur a suivi une méthode de débranchement progressif des faisceaux pour identifier le circuit défectueux. En rebranchant les faisceaux un par un, il a pu isoler le problème et le résoudre.
