Schéma de Câblage d'une Trottinette Électrique 48V : Guide Complet

La trottinette électrique est devenue un mode de transport urbain populaire. Sa simplicité d’utilisation, sa maniabilité et son faible encombrement en font un moyen de déplacement pratique et écologique. Mais comment fonctionne-t-elle exactement ? Plongeons-nous dans le cœur de cette machine et explorons ses différents composants.

Le schéma d’une trottinette électrique révèle une architecture complexe, mais qui, une fois comprise, éclaire parfaitement son fonctionnement.

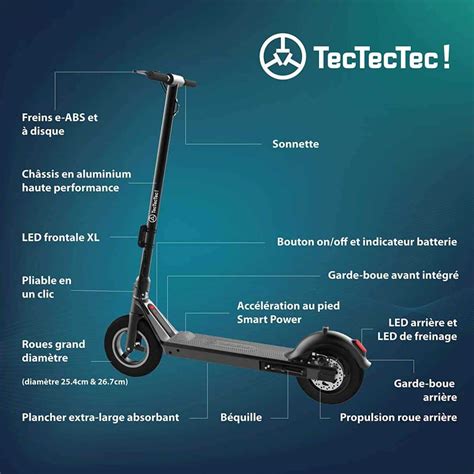

Les Composants Essentiels d'une Trottinette Électrique

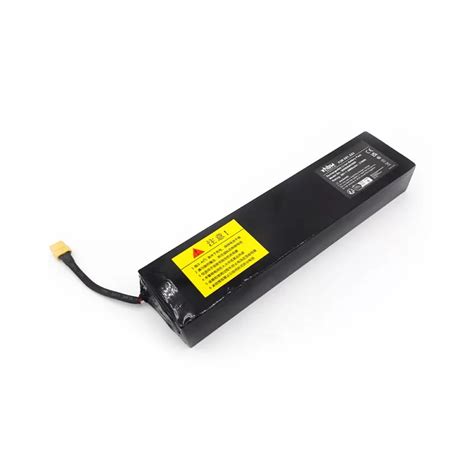

La Batterie : Le Cœur Énergétique

La batterie est le cœur de la trottinette électrique. Elle stocke l’énergie nécessaire au fonctionnement du moteur. La plupart des modèles utilisent des batteries Lithium-ion, reconnues pour leur densité énergétique élevée et leur durée de vie. Une batterie de 36V et 10Ah offre une autonomie d’environ 30 kilomètres, en fonction du terrain et du style de conduite. La recharge se fait généralement en quelques heures, via un adaptateur secteur.

Le Moteur : Le Muscle de la Trottinette

Le moteur est le muscle de la trottinette électrique. Il transforme l’énergie électrique de la batterie en mouvement. La majorité des modèles intègrent un moteur Brushless, silencieux et performant. La puissance du moteur, exprimée en Watts, influence directement la vitesse maximale et la capacité de franchir les pentes. Un moteur de 350W permet d’atteindre une vitesse de 25 km/h et d’affronter des pentes modérées.

Le Contrôleur : Le Cerveau de la Machine

Le contrôleur est le cerveau de la trottinette électrique. Il gère l’interaction entre la batterie, le moteur et la poignée de commande. Il reçoit les informations de la poignée de commande, ajuste le flux d’énergie vers le moteur, et contrôle la vitesse, le freinage et les autres fonctions de la trottinette. Le contrôleur utilise souvent des algorithmes pour optimiser la consommation d’énergie et la performance du moteur, notamment en mode éco ou en mode sport.

Le Système de Freinage : Un Élément de Sécurité Crucial

Le freinage est un élément crucial de la sécurité:

• Frein à disque: efficace et fiable, il offre un freinage puissant et progressif. Les freins à disque hydrauliques, plus performants que les freins à disque mécaniques, sont souvent privilégiés sur les modèles haut de gamme.
• Frein électrique: utilisant le moteur comme frein, il permet de ralentir et de s’arrêter en toute sécurité. Le freinage régénératif, intégré à certains modèles, permet de convertir l’énergie cinétique en électricité, améliorant ainsi l’autonomie.
• Frein à rétropédalage: en freinant avec le pied sur le garde-boue, il utilise l’inertie de la roue arrière pour ralentir. Cette option est généralement complémentaire aux freins à disque ou électriques.

La Poignée de Commande : L'Interface Utilisateur

La poignée de commande est l’interface principale de l’utilisateur. Elle permet de contrôler la vitesse, de choisir les modes de conduite, et d’accéder aux informations utiles, comme la vitesse actuelle, l’autonomie restante et l’état de la batterie. Un affichage digital permet de visualiser ces données de manière claire et intuitive. Les modèles les plus avancés proposent un écran LCD avec rétroéclairage, un indicateur de niveau de batterie et un compteur kilométrique.

Le Cadre et les Roues : La Structure et l'Adhérence

Le cadre est la structure de la trottinette électrique. Il est généralement conçu en aluminium, un matériau léger et résistant. Les roues, en alliage d’aluminium ou en caoutchouc plein, offrent une bonne adhérence et une bonne absorption des chocs. La taille des roues influence la maniabilité et la stabilité de la trottinette. Des roues plus grandes améliorent le confort sur les terrains accidentés. Les roues de 8,5 pouces ou 10 pouces sont courantes pour les modèles urbains, tandis que les modèles tout-terrain peuvent être équipés de roues de 10 pouces ou plus.

L'Éclairage : Pour une Visibilité Optimale

Pour une sécurité accrue, les trottinettes électriques sont équipées d’un système d’éclairage. Les feux avant et arrière garantissent une bonne visibilité nocturne, améliorant la sécurité du conducteur et des autres usagers de la route. Les modèles les plus récents intègrent des feux LED à haute luminosité, pour une meilleure visibilité et une meilleure durabilité.

Fonctionnement Général d'une Trottinette Électrique

Le fonctionnement d’une trottinette électrique est simple à appréhender, même si le système dans son ensemble peut paraître complexe. La batterie fournit l’énergie au moteur, qui, à son tour, fait tourner les roues. Le contrôleur gère la communication entre les différents éléments, en fonction des instructions du conducteur transmises via la poignée de commande. Le circuit électrique est un ensemble de composants interconnectés permettant le flux d’énergie de la batterie vers le moteur. Il est composé de câbles électriques, de fusibles, de relais et de circuits imprimés. Le contrôleur joue un rôle central dans ce circuit, régulant l’intensité du courant et la direction du flux d’énergie. Les systèmes de protection, comme les fusibles et les relais, garantissent la sécurité du circuit et préviennent les surcharges ou les courts-circuits.

Pour mettre en marche la trottinette électrique, il suffit d’appuyer sur l’interrupteur d’alimentation situé sur la poignée de commande. Le contrôleur s’active, vérifiant l’état de la batterie et du moteur. Une fois le système prêt, la trottinette est prête à rouler. Certaines trottinettes électriques sont équipées d’un système de démarrage automatique, qui active le moteur dès que le conducteur appuie sur l’accélérateur.

La vitesse de la trottinette est contrôlée par l’accélérateur situé sur la poignée de commande. En appuyant sur l’accélérateur, le conducteur envoie un signal au contrôleur, qui ajuste le flux d’énergie vers le moteur. Plus la pression sur l’accélérateur est forte, plus le moteur tourne vite, et plus la trottinette est rapide. Certains modèles offrent plusieurs modes de conduite : un mode éco, pour une vitesse limitée et une autonomie accrue, un mode normal, pour une vitesse et une performance optimales, et un mode sport, pour une vitesse maximale.

Le freinage est assuré par les différents systèmes de freinage. En appuyant sur la poignée de frein, le contrôleur coupe l’alimentation du moteur, et active le frein à disque ou le frein électrique. Le frein à rétropédalage fonctionne en bloquant la roue arrière, utilisant la friction pour ralentir la trottinette. Les modèles les plus avancés intègrent des systèmes de freinage combinés, qui activent simultanément le frein électrique et le frein à disque pour un freinage plus efficace.

L’autonomie d’une trottinette électrique dépend de plusieurs facteurs : la capacité de la batterie, le poids du conducteur, la vitesse moyenne, le type de terrain et la température ambiante. Une trottinette électrique équipée d’une batterie de 36V et 10Ah peut parcourir environ 30 kilomètres en mode normal. La recharge se fait généralement en quelques heures, en connectant la trottinette à un adaptateur secteur. Des chargeurs rapides, disponibles sur certains modèles, permettent de réduire le temps de recharge. La durée de vie d’une batterie Lithium-ion est généralement de 500 à 1000 cycles de charge, ce qui correspond à plusieurs années d’utilisation normale.

Batterie Externe : Augmenter l'Autonomie de Votre Trottinette

Une batterie externe trottinette électrique est l’une des améliorations les plus efficaces pour les utilisateurs souhaitant augmenter l’autonomie de leur trottinette et profiter de trajets plus longs sans craindre de manquer de puissance. Équipée d’un système de gestion de batterie (BMS), cette batterie externe régule soigneusement la charge, la décharge et l’équilibrage des cellules pour garantir des trajets sûrs et fiables.

L’ajout d’une batterie externe trottinette électrique permet de combiner autonomie et performance, idéal pour les trajets plus longs ou les balades en ville. Choisir une batterie externe trottinette électrique ne se résume pas à augmenter l’autonomie: il s’agit aussi de garantir la sécurité, la fiabilité et des performances durables.

La batterie externe trottinette électrique doit correspondre aux caractéristiques techniques de votre trottinette. Achetez toujours votre batterie externe trottinette électrique auprès de vendeurs certifiés ou spécialisés pour éviter les produits de faible qualité ou contrefaits. Une batterie de mauvaise qualité peut provoquer une surchauffe, réduire la durée de vie ou représenter un risque pour la sécurité.

Avant d’effectuer un achat, il est essentiel de comprendre le fonctionnement d’une batterie externe trottinette électrique, les caractéristiques à rechercher, ainsi que la manière de l’installer et de l’entretenir correctement. Une batterie externe trottinette électrique est une source d’énergie supplémentaire qui se connecte à votre trottinette pour prolonger son autonomie. La batterie externe trottinette électrique est équipée d’un système de gestion de batterie (BMS) qui régule la charge, la décharge et l’équilibrage des cellules.

Vérifiez la compatibilité: assurez-vous que votre batterie externe trottinette électrique est fournie avec le câble adaptateur adapté à votre modèle de trottinette.

Utilisez l’adaptateur plug-and-play: aucune découpe, collage ou soudure n’est nécessaire.

Connectez la batterie externe: branchez la batterie externe trottinette électrique au câble adaptateur.

Charge complète: laissez la batterie intégrée de votre trottinette et la batterie externe atteindre une charge complète.

Coupez complètement l’alimentation de votre trottinette avant de commencer.

Chargez la batterie interne et la batterie externe à 100 %.

Branchez le câble de la batterie externe trottinette électrique au système interne.

Un entretien approprié est essentiel pour tirer le meilleur parti de votre batterie externe trottinette électrique et garantir qu’elle dure plusieurs années.

Une utilisation prolongée ou le stockage d’une batterie à des températures extrêmes - supérieures à 35 °C ou inférieures à 0 °C - peut affecter ses performances et réduire sa durée de vie.

Utiliser correctement une batterie externe trottinette électrique certifiée, en suivant les recommandations du fabricant, garantit un fonctionnement sûr et évite d’endommager la batterie interne.

Pour ajouter une batterie externe à votre trottinette électrique, commencez par éteindre la trottinette et charger complètement les batteries interne et externe. Démontez soigneusement votre trottinette pour accéder au compartiment de la batterie interne. Une fois ouvert, connectez la batterie externe en suivant les instructions du fabricant, en vous assurant que la connexion est correcte et sécurisée.

Il existe plusieurs façons d’augmenter l’autonomie de votre trottinette électrique, en plus d’utiliser une batterie externe de qualité. Privilégiez les trajets quotidiens sur des routes lisses et peu fréquentées, donnez de l’élan au démarrage plutôt que d’accélérer à fond, réduisez le poids transporté et choisissez des pneus gonflables pour une meilleure efficacité. Stockez correctement votre batterie et rechargez-la régulièrement pour maintenir ses performances.

Choisir la Bonne Batterie : Tension et Capacité

La plupart des trottinettes électriques standard utilisent des batteries de 36V, mais certains modèles haute performance nécessitent des batteries de 48V ou plus. Une batterie avec une tension plus élevée offre une meilleure accélération et une vitesse maximale plus importante. Lors du choix d’une batterie externe trottinette électrique, assurez-vous qu’elle correspond à la tension et à la capacité requises par votre trottinette.

Contrôleur 40A 48V à 72V : Un Aperçu Technique

Le contrôleur variateur de puissance 48V à 72V - 40A dual sensored sensorless pour moteur brushless est un composant essentiel pour piloter efficacement un moteur brushless bldc. Ce contrôleur bascule automatiquement sur une cartographie sensorless en cas de défaillance des capteurs Hall du moteur. Il gère parfaitement le pilotage des moteurs ayant un nombre de pôles important (80 pôles max) et peut être alimenté avec une batterie de 48V à 72V de tension.

Le driver de puissance OZO 40A est équipé de plusieurs entrées pour brancher divers accessoires, tels que :

• Accélérateur
• Capteur pédalier analogique ou digital
• Cycle Analyst V2 et V3
• Coupure frein
• Régénération passive
• Régulateur de vitesse
• Sélecteur marche avant ou arrière
• Sonde de température moteur
• Capteurs hall moteur x3
• Phases moteur x3

Note : La régénération ne pourra être possible que sur un moteur « direct drive ». Cela n’est pas possible sur un moteur « réducté ».

La coupure frein peut servir pour les installations équipées d’un capteur pédalier ou d’un régulateur de vitesse. Pour activer la coupure frein, il suffit de brancher une poignée de frein à contact ou un bouton poussoir sur le connecteur prévu à cet effet. Notez que ce contrôleur utilise la régénération passive.

Le cycle analyst V3 vous permettra de régler tous les paramètres de votre motorisation et de lire toutes les datas batterie, moteur et trajet. Vous pourrez aussi enregistrer ces données avec un datalogger afin de les étudier ultérieurement.

Technologie : Dual Sensorless / Sensored

• Sensored : Capteurs halls branchés et opérationnels. La courbe de sortie des trois phases est de forme sinusoïdale. Cela offre un pilotage plus fluide et un fonctionnement plus silencieux du moteur, voir même totalement silencieux sur un moteur direct drive.
• Sensorless : Capteurs halls non branchés ou HS ou fils coupés, la cartographie bascule en mode sensorless avec une courbe de forme carré de sortie des trois phases est de forme carrée. Le moteur sera plus bruyant, mais le couple au démarrage sera plus important.

Les Différents Accessoires et Leur Utilisation

Le contrôleur dispose de deux entrées de commande : Une pour le capteur pédalier (capteur 12 aimants) et l'autre pour l'accélérateur. Vous pourrez donc choisir de piloter votre moteur avec le capteur pédalier et/ou l'accélérateur.

Si vous souhaitez une assistance au pédalage, il vous faudra utiliser un capteur pédalier à 12 aimants pour une meilleure réactivité du système.

L'accélérateur est indépendant des modes sélectionnés et du capteur pédalier, ce qui signifie que vous pouvez à tout moment doser la puissance manuellement de 0 à 100%.

Si vous souhaitez plusieurs modes de puissance au pédalage, vous pouvez brancher l'interrupteur trois positions ce qui vous permettra d'avoir, au choix : 30%, 60%, ou 100% de la puissance maximale. Si vous avez branché un accélérateur et un capteur pédalier au contrôleur, l'interrupteur agira alors sur les deux simultanément.

Ce contrôleur gère aussi la régénération, cependant celle-ci ne sera possible que sur un moteur « direct drive ». Cela n’est pas possible sur un moteur « réducté ». Pour activer ce mode, il suffit de relier un interrupteur ou une poignée de frein à coupure sur le contrôleur.

Le connecteur "coupure frein" sert à mettre à la masse le système. Il est conseillé de brancher une poignée de frein à contact sur ce connecteur pour couper le système lors du freinage, mais cela peut servir aussi pour les installations équipées d’un régulateur de vitesse. Pour désactiver le régulateur, vous pouvez utiliser une poignée de frein à contact ou un bouton poussoir sur le connecteur prévu à cet effet.

Un connecteur 6 voies permet de brancher un cycle analyst V2 ou V3 directement au contrôleur. Le cycle analyst vous permettra de lire et de régler tous les paramètres de votre motorisation.

Un connecteur 5 voies permet de brancher un boitier de régulation de vitesse (cruise control). Son fonctionnement est le même que celui d'une voiture : vous accélérez jusqu'à la vitesse de croisière souhaitée, puis vous appuyez sur le bouton "cruise". Vous pouvez ensuite relacher l'accélérateur et le système fera varier la puissance envoyée au moteur pour conserver la vitesse de croisière.

Si vous souhaitez avoir un interrupteur Marche/Arrêt au guidon, ou sur le contrôleur, il suffit de couper la boucle rose en sortie contrôleur et d'y brancher un interrupteur deux positions.

Pour des besoins spécifiques, certains paramètres du contrôleur peuvent être paramétrés : Niveau de puissance max et vitesse max sur les trois modes, courant de phase, courant nominal, niveau de régénération, temps de réponse... N'hésitez pas à contacter notre équipe technique pour toute demande de personnalisation. Notez que si vous utilisez un cycle analsyt avec ce controleur, vous pourrez régler tous les paramètres par vous même.

Schéma du Contrôleur

Voici un aperçu des connectiques et des longueurs des câbles en sortie du contrôleur :

• Sonde de température: Connecteur JST 2 voies femelle blanc pour branchement d'une sonde de température. La plupart des moteurs OZO intègrent une sonde de température CTN 10KOhm. Si la température moteur atteint 110°C, la puissance sera divisée par deux afin d'éviter tout risque de chauffe moteur.
• Câbles moteur: Connecteurs Anderson Powerpole PP30 pour la puissance. Longueur cable moteur : 80cm + Connecteur JST 5 voies pour les capteurs Hall. Si votre moteur ne dispose pas de capteur, vous n'avez pas à brancher le connecteur JST et il sera préférable de le recouvrir d'une gaine thermorétractable pour assurer son étanchéité.
• Câble batterie: Connecteurs Anderson Powerpole PP30. Longueur : 90cm. Rouge: borne positive, Noir: borne négative.
• Marche arrière: Connecteur JST 2 voies rouge : reliez les deux connecteurs ensemble ou branchez un interrupteur en serie afin d'inverser le sens de rotation du moteur. Longueur = 13cm.
• Capteur pédalier: Connecteur JULET 3 pins femelle orange pour branchement d'un capteur pédalier à 6 ou 12 aimants. Longueur = 15.5cm.
• Accélérateur: Connecteur JST 3 voies. Longueur = 15.5cm. Rouge: + 5V, Noir: Masse, Vert: Signal.
• Coupure frein / régénération: Connecteur JST 4 voies pour branchement d'une poignée de frein à coupure ou d'un bouton poussoir afin de couper l'alimentation du moteur lorsqu'on freine ou de désactiver le régulateur de vitesse. Longueur = 18cm. Bleu: mise à la masse, Noir: Masse.
• Cycle analyst: Connecteur JST 6 voies pour branchement d'un cycle analyst V2 ou V3. Longueur : 18cm. Rouge: + batterie, Noir: Masse, Bleu: entrée shunt, Blanc: sortie shunt, Jaune: signal capteurs halls, Vert: signal accélérateur.
• Interrupteur 3 positions: Connecteur JST 3 voies mâle blanc pour brancher notre interrupteur trois positions, permettant ainsi d'avoir trois modes de puissance différents : 30%, 60% et 100%. Longueur = 15.5cm. Rouge: borne positive, Noir: borne négative.
• Marche-arrêt: Si vous souhaitez avoir un interrupteur Marche arrêt au guidon ou sur le contrôleur, il suffit de couper cette boucle rose et de brancher notre interrupteur deux positions.

Spécifications Techniques du Contrôleur

Le Marché des Trottinettes Électriques : Tendances et Conseils d'Achat

Le marché des trottinettes électriques est en constante évolution, offrant une variété de modèles adaptés à des besoins différents. Les trottinettes électriques peuvent être équipées de moteurs Brushless ou à courant continu. Les moteurs Brushless sont généralement plus silencieux, plus efficaces et plus performants. Les moteurs à courant continu sont moins coûteux, mais peuvent être plus bruyants et moins performants. Les modèles les plus récents utilisent des moteurs Brushless de plus en plus puissants, permettant d’atteindre des vitesses maximales plus élevées et de franchir des pentes plus raides.

Les trottinettes électriques sont disponibles en plusieurs tailles. Les modèles pliables sont compacts et faciles à transporter, tandis que les modèles plus grands offrent une meilleure stabilité et un meilleur confort. Les trottinettes pliables sont idéales pour les trajets en transports en commun ou pour le stockage dans un petit appartement. Les modèles plus grands sont généralement préférés pour les longs trajets ou pour les terrains accidentés.

Les trottinettes électriques peuvent être utilisées pour différents usages. Les modèles urbains sont conçus pour une utilisation quotidienne en ville, tandis que les modèles tout-terrain sont adaptés aux terrains accidentés. Les trottinettes urbaines sont souvent plus légères et plus maniables, tandis que les modèles tout-terrain sont plus robustes et plus résistants.

Choisir la trottinette électrique adaptée à ses besoins est essentiel pour une expérience optimale. Il faut tenir compte de son utilisation, de son budget, de son niveau de confort et de ses préférences personnelles. Des marques comme Xiaomi, Segway, Ninebot, et Razor proposent une large gamme de modèles adaptés à différents budgets et besoins.

Voici quelques conseils pour bien choisir votre trottinette électrique :

• Déterminez votre budget: Les prix des trottinettes électriques varient considérablement, de quelques centaines d’euros à plus de 1000 euros. Définissez un budget réaliste et recherchez les modèles qui correspondent à vos critères.
• Choisissez un modèle adapté à votre usage: Si vous souhaitez l’utiliser en ville, optez pour un modèle léger et pliable. Si vous l’utilisez pour des trajets plus longs ou sur des terrains accidentés, un modèle plus robuste et plus performant sera plus adapté.
• Vérifiez l’autonomie et le temps de recharge: Si vous avez besoin d’une trottinette avec une autonomie importante, optez pour un modèle avec une batterie de grande capacité. Vérifiez également le temps de recharge, pour vous assurer de pouvoir la recharger rapidement.
• Tenez compte des fonctionnalités: Certains modèles offrent des fonctionnalités supplémentaires, comme un éclairage LED intégré, un système de freinage régénératif, un mode éco ou un mode sport. Ces fonctionnalités peuvent influencer le prix, mais peuvent également améliorer l’expérience utilisateur.
• Lisez les avis des utilisateurs: Avant de faire votre choix, lisez les avis des utilisateurs sur les différents modèles de trottinettes électriques. Cela vous permettra d’avoir une idée plus précise de leurs performances et de leurs points forts et faibles.

Les trottinettes électriques sont devenues un moyen de transport populaire et pratique pour se déplacer en ville. En comprenant son fonctionnement, ses différents composants et les différents types de modèles disponibles, vous pouvez choisir la trottinette électrique qui vous convient et profiter d’une expérience de conduite agréable et sécurisée.
