Fiche Technique du Moteur Harley-Davidson 103 : Un Classique Indémodable

Le moteur Harley-Davidson 103, également connu sous le nom de Twin Cam 103, est l'un des moteurs les plus emblématiques de la marque. Introduit pour la première fois en 2012, il fait partie de la série de moteurs Twin Cam et a rapidement gagné en popularité parmi les passionnés de moto. Cependant, il a également suscité des questions concernant sa fiabilité. Cet article explore la fiabilité du moteur Harley 103 en se basant sur les opinions d'experts, les témoignages de propriétaires et des données techniques.

Conception et Spécifications Techniques du Moteur Harley 103

Avant d'examiner la fiabilité du moteur, il est essentiel de comprendre sa conception et ses spécifications techniques. Le moteur Harley 103 est un V-twin de 1 690 cm³ qui produit une puissance de 75 chevaux à 5 250 tr/min et un couple de 135 Nm à 3 250 tr/min. Il est équipé d'un système de lubrification à pression et d'un refroidissement par air, ce qui est typique des moteurs Harley. La conception du moteur vise à offrir une expérience de conduite agréable avec un bon équilibre entre puissance et confort.

Caractéristiques Clés du Moteur Harley 103

• Type de moteur : V-twin, 4 temps
• Cylindrée : 1 690 cm³
• Puissance : 75 chevaux
• Couple : 135 Nm
• Système de lubrification : Pression
• Refroidissement : Air

Fiabilité Selon les Experts

La fiabilité d'un moteur est souvent évaluée par les experts en fonction de divers facteurs tels que la durabilité, les problèmes récurrents et les coûts d'entretien. Voici un aperçu des opinions des experts sur la fiabilité du moteur Harley 103.

Durabilité et Longévité

Selon plusieurs experts, le moteur Harley 103 est considéré comme durable et capable de supporter des milliers de kilomètres sans problèmes majeurs. Les propriétaires de motos équipées de ce moteur rapportent souvent des expériences positives concernant la longévité de leur moteur. Les entretiens réguliers et un bon soin contribuent également à prolonger la durée de vie du moteur.

Problèmes Récurrents

Bien que le moteur Harley 103 soit généralement fiable, certains experts soulignent quelques problèmes récurrents signalés par les propriétaires. Ces problèmes incluent :

• Des fuites d'huile, souvent causées par des joints défectueux.
• Des problèmes de surchauffe, en particulier lors de longues balades par temps chaud.
• Des vibrations excessives à des régimes élevés.

Témoignages de Propriétaires

Les témoignages de propriétaires de motos équipées du moteur Harley 103 offrent un aperçu précieux de sa fiabilité. De nombreux propriétaires expriment leur satisfaction quant à la performance du moteur et à sa fiabilité au fil des ans.

Expériences Positives

Les propriétaires qui entretiennent régulièrement leur moto rapportent souvent une expérience positive avec le moteur 103. Ils soulignent la puissance suffisante pour les trajets quotidiens et les longues randonnées. De plus, beaucoup apprécient le son caractéristique du moteur qui ajoute à l'expérience de conduite.

Expériences Négatives

Malgré les expériences positives, certains propriétaires ont rencontré des problèmes avec leur moteur. Les fuites d'huile et les vibrations excessives sont des préoccupations fréquentes. Cependant, la plupart des propriétaires affirment que ces problèmes sont mineurs par rapport à la performance générale du moteur.

Coûts d'Entretien et Réparations

Un autre aspect important de la fiabilité d'un moteur est le coût d'entretien et les réparations nécessaires. Les experts s'accordent à dire que le moteur Harley 103 nécessite un entretien régulier pour garantir sa longévité.

Entretien Régulier

L'entretien régulier comprend des changements d'huile, des vérifications des systèmes de refroidissement et des inspections des pièces mobiles. Les propriétaires doivent également surveiller les fuites d'huile et effectuer des réparations lorsque cela est nécessaire pour éviter des problèmes plus graves à l'avenir.

Coûts de Réparation

Les coûts de réparation peuvent varier en fonction de la nature des problèmes rencontrés. Les réparations mineures, telles que le remplacement de joints ou des ajustements, sont généralement abordables. Cependant, des réparations majeures peuvent entraîner des coûts substantiels, surtout si elles nécessitent des pièces de rechange originales.

Comparaison avec d'Autres Moteurs Harley

Pour évaluer la fiabilité du moteur Harley 103, il est utile de le comparer à d'autres moteurs de la marque Harley-Davidson. Le moteur 103 est souvent comparé au moteur 96, qui est plus ancien, et au moteur Milwaukee-Eight, qui est plus récent.

Moteur Harley 96

Le moteur 96 a été largement apprécié pour sa simplicité et sa fiabilité. Cependant, les experts estiment que le moteur 103 offre de meilleures performances et une meilleure puissance, ce qui le rend plus adapté aux longues randonnées.

Moteur Milwaukee-Eight

Le moteur Milwaukee-Eight est le successeur du moteur 103 et a été conçu pour répondre à certaines des préoccupations soulevées par les propriétaires de moteurs précédents. Bien qu'il soit considéré comme plus avancé sur le plan technologique, de nombreux propriétaires de moteurs 103 préfèrent la sensation classique du moteur 103.

Évolution du Moteur Harley-Davidson : Du V-Twin 103 au Milwaukee-Eight

L'histoire du moteur Harley-Davidson est marquée par une succession d'innovations et d'évolutions. Du premier V-Twin en 1909 au moderne Milwaukee-Eight, chaque génération a apporté son lot d'améliorations en termes de performance, de fiabilité et de confort.

Les Débuts : Le V-Twin de 1909

Techniquement, la première version du V-Twin Harley-Davidson apparue en 1909 sur le modèle 5D n’était pas révolutionnaire. Bill Harley avait pour l’occasion greffé un cylindre supplémentaire à son moteur F-Head monobloc d’origine. Formant un angle calé à 45°, ce V2 dépouillé à un seul vilebrequin possédait une cylindrée de 809 cm3 (49,41ci) pour un alésage de 76,2mm et une course de 88,9mm. L’admission automatique par soupape à dépression reprenait alors le principe mis au point par De Dion-Bouton. À cela s’ajoutait un carburateur Schebler modèle H placé entre les deux cylindres, une transmission primaire à prise directe, un graissage auxiliaire avec commande manuelle de la pompe à huile, ainsi qu’une transmission secondaire directe par courroie. Il développait presque 7 chevaux pour une vitesse maximale de 70 km/h. Ce premier V-Twin Harley-Davidson, installé dans une partie cycle de « Silent Grey Fellow », le modèle référence de la marque à cette époque, ne fut produit qu’à 27 exemplaires, mais donna naissance à une prestigieuse lignée.

L'Évolution Constante : De 1915 à 1999

• 1915 : Le V-Twin semi-culbuté de 998 cm3 (61ci), héritier du modèle de course « Sixty-One », marque un tournant avec une boîte de vitesses et un embrayage multi disques. La puissance passe alors à 11 chevaux.
• 1929 : L’arrivée du V-Twin Forty-five à soupapes latérales en 1929, marque une nouvelle étape. Ce V2 calé à 45° de 750 cm3 (45ci) est surnommé "Flathead" ou "culasses plates". La puissance annoncée est de 18,5 chevaux pour une vitesse de 113 km/h.
• 1936 : Le Big Twin Flathead est remplacé par le 1000 OHV, 998 cm3 (61ci). Surnommé « Knucklehead », ce V-Twin à 4 soupapes dispose d’un arbre à cames central. Il est proposé en deux versions : la E à basse compression de 36 chevaux et la EL Sport à haute compression développant 40 chevaux.
• 1945 : Pour fêter son 45ème anniversaire, Harley-Davidson remplace son indémodable mais vieillissante FL Knucklehead par une version plus moderne équipée d'un nouveau moteur V-Twin OHV surmonté de cache-soupapes en forme de poêle à frire (pan). Ce V2 hérite ainsi de l’appellation« Panhead ». Il dispose de culasses en aluminium avec quatre soupapes rotatives, d’un carburateur Linkert de 32mm et d’une boîte à quatre rapports.
• 1966 : Il faut attendre 1966 pour voir l’arrivée d’une version modifiée dont les cache-culbuteurs ont cette fois la forme d’une pelle (shovel) et qui devient donc le « Shovelhead ». Dans un premier temps, seule la partie haute du moteur reçoit des modifications avec des culasses en aluminium. Il affiche toujours la même cylindrée de 1212 cm3 (74 ci), mais reçoit un carburateur Tillotson de 38mm. Sa puissance augmente de 10%. Ainsi le FL basse compression annonce 54 chevaux et le FLH haute compression 60 chevaux. Il est produit jusqu’en 1969 sous le nom de « Early Shovel ».
• 1983 : 1983 voit l’arrivée d’une vraie nouveauté avec la présentation du V2 Evolution 80 qui va équiper cinq modèles du millésime 84. Sept ans de mise au point ont été nécessaires pour finaliser ce moteur« Blockhead » qui dispose de cylindres interchangeables avec des culasses en alliage léger et des pistons Malhe. Les soupapes sont plus petites et le circuit d’huile reçoit un système de retour forcé qui améliore le refroidissement.
• 1999 : 1999 marque l’arrivée du V2 Evolution « Fathead » OHV 88 Twin Cam. Seulement 21 des 450 pièces qui le composent, sont issues du « Evo 1 ». Le carter en aluminium moulé dissimule deux arbres à cames actionnés par deux chaînes dont l’une est entraînée directement par le vilebrequin. Le V-Twin affiche alors 1449 cm3 (88 ci), une puissance de 62 chevaux à 5600 tr/min en version carburateur ou injection ESPFI sur le 88B équipé d’un balancier d’équilibrage.

Le Twin Cam 103 et l'Ère Moderne

Le Twin Cam 103 a marqué une étape importante dans l'évolution des moteurs Harley-Davidson. Introduit en 2012, il a offert une augmentation significative de la puissance et du couple par rapport à ses prédécesseurs. Cependant, avec l'évolution des normes environnementales et les exigences croissantes des consommateurs, Harley-Davidson a continué à innover.

L'Arrivée du Milwaukee-Eight

Le Milwaukee-Eight a été introduit pour répondre à certaines des préoccupations soulevées par les propriétaires de moteurs précédents, notamment en termes de chaleur et de vibrations. Bien qu'il soit considéré comme plus avancé sur le plan technologique, de nombreux propriétaires de moteurs 103 préfèrent la sensation classique du moteur 103.

Le Breakout et le Milwaukee-Eight : Une Alliance Puissante

En créant le Breakout, Harley-Davidson propose un power-custom fort en style. Une gueule dévastatrice, un pneu énorme, une inspiration "gasser" et un train avant allongé terminé par une roue de 21 pouces - c'est Hollywood Boulevard avec du Mad Max en fond sonore. Sa venue au monde a été adoubée par une version CVO dès la première année. Sa version standard a commencé avec le Twin Cam 103, avec près de 13 mkg et des balanciers d'équilibrage pour calmer les vibrations. Un moteur qu'il gardera 5 ans puis il adoptera le bloc Milwaukee 8 qui lui apportera progressivement toute l'envergure qu'il mérite. Aujourd'hui, le Breakout cube 1923 cm3 et crache plus de 17 mkg.

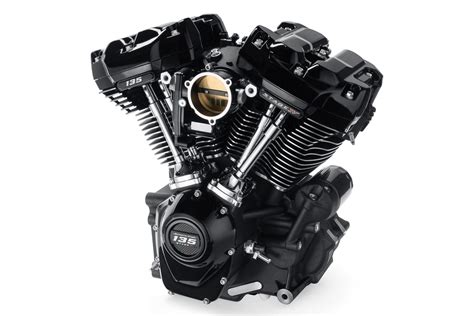

Les Variantes du Moteur Milwaukee-Eight

Le moteur Milwaukee-Eight est disponible en plusieurs variantes, offrant différentes cylindrées et systèmes de refroidissement pour répondre aux besoins spécifiques de chaque modèle Harley-Davidson.

Les Différentes Cylindrées

Le Milwaukee-Eight est proposé en trois cylindrées : 107, 114 et 117 ci (cubic inches). Ces différentes cylindrées offrent des niveaux de performance variés, permettant aux pilotes de choisir le moteur qui correspond le mieux à leur style de conduite.

Les Systèmes de Refroidissement

Pour le 114 et le 117, c 'est le refroidissement liquide (des culasses) qui a été retenu (appelé twin cooled chez Harley). Quant au 107, deux systèmes de refroidissement sont déclinés : un à huile et l 'autre avec refroidissement liquide (là aussi des culasses). Comme on peut le voir sur les photos, le refroidissement par air n 'est pas abandonné car il contribue largement (tant en efficacité qu'en esthétique) à l 'évacuation de chaleur du bouilleur.

Les Caractéristiques Techniques du Milwaukee-Eight

Ces moteurs restent des longues courses (alésage inférieur à la course). Donc le caractère est préservé. Ceci dit, l 'intérieur est différent. En effet, le mouvement des culbuteurs est toujours transmis depuis des cames (montées sur un arbre à came unique) vers le haut-moteur par un ensemble poussoirs hydrauliques / tiges. Comme depuis de nombreuses décennies chez Harley, le rattrapage du jeu aux soupapes se fait toujours de manière automatique et est réglé à vie. On n 'intervient jamais sur ce jeu en atelier. De plus, sur chaque cylindre, un nouveau capteur de cliquetis vérifie et corrige en temps réel la distribution.

Une des grosses différences, c 'est que là où le culbuteur du twin cam actionnait une seule soupape, celui du Milwaukee Eight en enfonce deux. Ce système permet à Harley d 'augmenter de 50% les capacités d 'admission et d 'échappement de ses moteurs. Et pour que tout ce mélange supplémentaire s 'enflamme bien, on a aussi droit à deux bougies par cylindre. Le résultat final est une augmentation de la puissance et du couple mais avec le caractère qui a fait la réputation d 'Harley.

Voici ce que dit la MoCo au sujet de cette progression :

• "Le Milwaukee-Eight 107 est 11 % plus rapide de 0 à 100 km/h, soit une amélioration représentant entre deux et trois longueurs de la moto, et 11 % plus rapide de 100 à 130 km/h sur le dernier rapport, soit une amélioration d'une à deux longueurs, par rapport au moteur Twin Cam High Output 103."
• "Le Milwaukee-Eight 114 est 8 % plus rapide de 0 à 100 km/h, et 12 % plus rapide de 100 à 130 km/h, comparé au Twin Cam 110."

Autre facteur, et pas des moindres, Harley annonce une diminution de la consommation en carburant. Le système d 'embrayage est revu lui aussi pour rendre la commande plus facile à manier. A noter également que le moteur est monté souple dans le cadre et que son équilibrage a été revu. Cela permet d 'annuler 75% des vibrations au ralenti. Les éléments de transmission et les caches ont également été retravaillés ainsi que l 'ensemble filtre à air / admission. Tout cela semble prometteur.

Pourtant, on peut remarquer une chose : le système de distribution est toujours commandé par chaîne et patin tendeur. A quand un train de pignon qui durera la vie du moteur ??? Là, pour le coup, c 'est vraiment dommage. Pour le bas, c 'est au tour du système de charge d 'être revu.

Le Projet Rushmore : Une Révolution pour la Gamme Touring

Harley-Davidson a entièrement revu sa gamme Touring pour 2014 grâce à un ambitieux projet baptisé Rushmore. Au programme : deux nouveaux Twin Cam 103 - dont un liquide ! La première version "Haute performance", qui équipera dorénavant le Road King Classic et la Street Glide, reçoit un nouvel arbre à cames chargé de renforcer le couple à bas régime. La seconde version "à double refroidissement" combine, comme son nom l'indique, le traditionnel refroidissement à air à un nouveau système de refroidissement liquide.

Sur les deux versions, une nouvelle boite à air permettraient "d'offrir davantage de place aux jambes du pilote et de faciliter la circulation d'air autour de lui". Les suées estivales aux commandes de l'Electra Glide Ultra Classic ne seraient plus qu'un mauvais souvenir ? Le second dossier étudié par Harley-Davidson et ses clients concernait l'info-divertissement et les travaux ont finalement abouti sur la naissance d'une "Boom! L'élément clé qui assure cet équilibre parfait revendiqué par Harley-Davidson ? Le pare-brise ! Le passager dispose lui aussi d'un meilleur accueil - c'était donc possible ! -, grâce à un siège allongé et élargie d'un pouce. Les designers en ont profité pour rafraichir les lignes de ces sacoches et celles du Tour Pack qui, bien que plus compact, disposerait de 4% de capacité en plus.

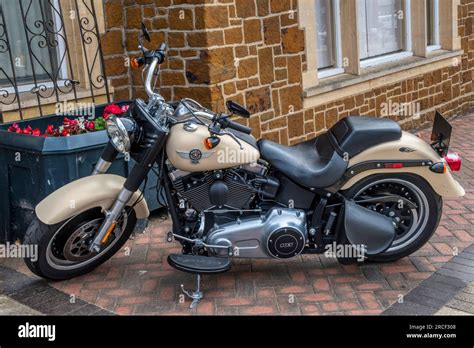

L'Heritage Softail Classic (FLSTC) : Un Hommage au Passé

C’est en 1988, que Harley-Davidson sort l’Heritage Softail Classic (FLSTC). L’Heritage Softail Classic (FLSTC) est largement inspirée de l’Hydra Glide (FL) de 1949. Ses durites chromées s’inspirent de la FL Knucklehead 1941.

En fin d’année 1998, le nouveau moteur Twin-Cam fait son apparition en 1450cc (TC88) 2 soupapes par cylindre, Alésage x Course 95,3 mm x 101,6 mm, Cylindrée 88 cu. in. (1442,06 cc), Compression 8,9:1, Injection électronique à port séquentiel (ESPFI), Couple 10,6 mkg à 3200 tr/mn, Puissance 63 ch à 5300 tr/mn. Ce nom de Twin-Cam provient du fait que ce moteur utilise désormais deux arbres à cames au lieu d’un seul. Il équipera certains modèles de motos dès 1999 et l’Heritage Softail Classic en 2000 dans sa version TC88B avec balanciers d’équilibrage.

Le Système de Contre-Balancier

Le système de contre-balancier est constitué de deux arbres semi-cylindriques disposés transversalement à l’avant et à l’arrière du vilebrequin. En tournant dans le sens contraire de ce dernier, ils éliminent la presque totalité des vibrations primaires produite par le V-twin à 45 degrés. Les arbres sont entraînés par une chaîne reliée à un pignon positionné du côté droit du moteur. La tension est maintenue par des tentionneurs en forme de lamelles.

Selon Harley-Davidson, ce système ne nécessite aucun entretien durant la vie entière de la moto. Le système de contrebalancier, dont le poids est de 6,4 kg (14 lb), élimine 90% des vibrations tout en absorbant moins de 3% de la puissance.

En 2000, le cadre Softail est rigidifié pour être équipé du Twin-Cam (TC88B). Le nouveau cadre augmente la rigidité de 34%. Grâce aux techniques de soudure robotisées, il est plus facile à fabriquer et utilise moitié moins de pièces, incluant une potence de selle détachable.

En 2007, la cylindrée du Twin-Cam passe à 1584cc (TC96) 2 soupapes par cylindre, Alésage x Course 95,3 x 111,1 mm, Cylindrée 96 cu. in. (1584 cc), Compression 9,2:1, Injection électronique à port séquentiel (ESPFI), Couple 127 Nm à 3500 tr/min, Puissance 83 ch à 5300 tr/min.

Le Street Bob : L'Esprit Rebelle

Au-delà d'être une moto à part entière, le Street Bob est aussi et surtout une philosophie de vie. À son guidon, on roule cheveux au vent et on laisse s’éveiller le rebelle qui sommeil en nous. Bobber totalement dépouillé, sans équipement superflu, il revendique simplement un gros moteur de 1585 cm3, le Twin Cam 96, qui développe 130 Nm et 57 kW, et est aussi disponible désormais avec le Twin Cam 103 de 1690 cm3. Le tempérament moteur est donc sa force. Son nouveau cadre lui offre une meilleure maniabilité jusqu’ici encore peu commune sur ce type de moto et un freinage tout juste correcte.
