Tutoriel de Montage et Démontage d'un Cylindre Piston pour Scooter

L'ensemble cylindre-piston constitue le cœur du scooter. C'est par son action que le moteur tourne. Or, un cylindre et un piston n'ont pas une durée de vie infinie et il arrive qu'il soit nécessaire de les remplacer. Ce tutoriel vous explique comment réaliser cette opération!

Le moteur 2 temps, bien que moins présent sur les motos modernes en raison de sa consommation de carburant et de sa pollution, perdure sur les motos tout-terrain et les petites cylindrées. Son piston se change plus facilement et plus fréquemment que sur un moteur 4 temps.

Fonctionnement d'un Moteur 2 Temps

Rappelons d’abord comment fonctionne un moteur 2 temps par rapport à un moteur 4 temps.

• Premièrement, dans un moteur 2 temps, l’air, l’huile et l’essence sont déjà mélangées.
• De plus, quand le moteur 4 temps effectue quatre mouvements pour compléter le cycle de combustion, le moteur 2 temps n’en effectue que deux.
• La combustion se réalise donc à chaque tour de vilebrequin, dans chaque cylindre.

Phases du Moteur 2 Temps

• Phase de descente du piston: la pression des gaz brûlés fait descendre le piston (détente), qui alors découvre la lumière d’échappement par laquelle les gaz vont commencer à sortir (échappement).
• Phase de remontée du piston: la phase d’admission entamée lors de la descente du piston se termine alors que le piston remonte, et les gaz sont finis d’être expulsés.
• Quand la lumière d’échappement se referme, le cycle entre dans la phase de compression et de combustion.

Durée de Vie d'un Piston 2 Temps

La durée d’un piston 2 temps n’est pas une science exacte. Sans compter le paramètre le plus important qui va déterminer la fréquence de changement du piston, qui est l’entretien que vous apportez à votre moto. Une bonne huile, un filtre à air entretenu, une bonne qualité d’essence, et votre piston dure plus longtemps. Le mieux est de mesurer régulièrement votre piston en commençant à 25h de roulage et quand vous remplacez les segments piston. Pour info, les segments se changent deux fois plus que le piston.

Outils Nécessaires

Dressez une liste exhaustive de l'outillage nécessaire parait compliqué. Ici encore, il convient d'adapter les pièces à votre deux-roues.

Plus facile que le changement d’un piston 4 temps, le remplacement du piston 2 temps peut se faire seul. Munissez-vous de votre boîte à outil spéciale moto pour démonter les différents éléments, d’un piston 2 temps neuf bien évidemment, et d’un jeu de joints neuf. Comptez une centaine d’euros voire deux cents pour un kit piston complet. Vous allez faire en même temps la vidange de liquide de refroidissement alors prévoyez un bidon neuf.

Ainsi, il vous faudra un piston pour lequel vous aurez au préalable calculé l'alésage du cylindre pour connaître la taille de ce dernier, des joints haut-moteur (ils sont parfois fournis dans le kit piston), des segments (même chose).

Étapes du Démontage et Remontage

1. Dans un premier temps, vous allez bien sûr démonter toutes les pièces moto qui vous empêchent d’accéder au moteur. Selle, carénages, réservoir, pot d’échappement… Cela dépend de votre moto.
2. Ensuite, effectuez la purge de liquide de refroidissement en dévissant la vis de purge et en ouvrant le bouchon du radiateur. Prévoyez un contenant pour recueillir le liquide et veillez à bien remettre la vis de purge à la fin de l’écoulement.
3. Démontez la culasse en dévissant, puis dévissez le cylindre.
4. Avant d’accéder au piston, veillez à recouvrir le bas moteur d’un chiffon car les circlips sautillent facilement.
5. Ensuite, servez-vous d’un tournevis plat pour enlever le circlip et sortir l’axe du piston. Sortez également la cage à aiguilles, que vous pouvez changer par précaution.
6. Puis lubrifiez les nouvelles pièces pour faciliter le montage, changez éventuellement les joints.
7. Ensuite, on remonte : circlip et segment sur le piston, puis remettez la cage à aiguille (ou placez la nouvelle).
8. Positionnez enfin le piston en veillant à ce que la flèche normalement présente sur le dessus, pointe vers l’échappement.
9. Pour l’étape suivante, être deux facilite la tâche, sinon un peu d’adresse est requise. Faites rentrer les segments dans le cylindre en ayant pris soin de graisser auparavant l’intérieur de celui-ci.
10. Vous allez pouvoir après cela remettre les écrous et remonter le reste. Remontez la culasse avec des joints neufs et si possible à la clé dynamométrique pour serrer au bon couple.

Vous voilà repartis pour un tour.

Remplacer un Kit Cylindre Piston sur un Scooter 50cm3

Vous venez d’investir dans un scooter 50cm3 et vous souhaitez remplacer votre kit cylindre piston d’origine par un nouveau ? En France, les kits 70cm3 ne sont pas homologués pour la route. Mais il est quand même possible d’augmenter les performances de son scooter 50cm3 en toute légalité. Si vous n’êtes pas à la recherche de bonnes performances, vous pouvez tout de même être amené à remplacer votre cylindre et piston d’origine en cas de casse ou d’usure trop importante.

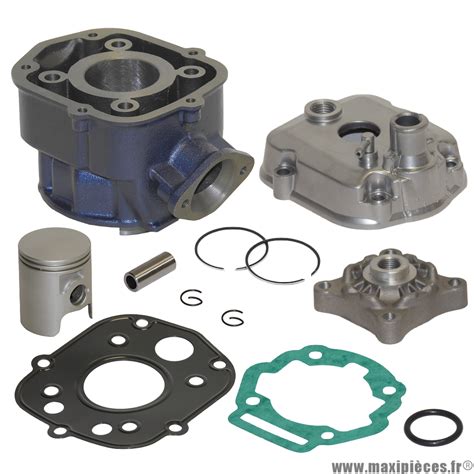

Un kit 50cc est composé des pièces qui forment le haut moteur de votre scooter. Les cylindres en fonte sont robustes et fiables. Pour de bonnes performances, quelques marques de pièces détachées proposent des kits cylindre piston de haute qualité. Après avoir reçu votre nouveau kit 50cc, il faut passer au montage.

Étapes du Montage d'un Kit 50cc

1. On commence par le pot d’échappement.
2. Après cela, on passe aux pièces de la partie carburation de votre scooter.
3. Puis, desserrez le collier de serrage du carburateur situé à l’arrière de celui-ci.
4. Et enfin, ôtez le carburateur en enlevant les différentes durites.
5. Pour l’instant, on laisse la pipe d’admission ainsi que la boîte à clapet et on passe au démontage de la bougie.
6. Vous devez enlever le cache-moteur en dévissant les vis de fixation à l’aide d’une clé allen.

Vous pouvez maintenant passer au démontage de votre cylindre. Pour cela, munissez-vous d’une clé à cliquet et enlever les écrous présents sur la culasse de votre cylindre.

Il ne vous reste plus que le piston. Pour le démonter, vous devez commencer par enlever un premier circlip. Pour cela, prenez une pince et attrapez le circlip, puis faites le tourner pour le retirer totalement. Pendant cette manipulation, faites bien attention à ne pas faire tomber de pièces dans le bas moteur.

1. Commencez par huiler toutes les pièces mobiles dont l’intérieur du cylindre, le piston ainsi que l’axe du piston.
2. Ensuite, mettez en place le premier circlip dans le piston ainsi que le ou les segments s’ils ne sont pas déjà en place sur le piston.
3. Puis, on va venir bloquer le piston à l’aide de l’axe qu’on va venir insérer dans le piston jusqu’au premier circlips en le passant dans la cage à aiguille.
4. Vous pouvez maintenant mettre en place le nouveau joint d’embase, puis le cylindre et enfin la culasse.

Fonctionnement d'un Moteur 4 Temps

Comme pour la plupart des motos mises sur le marché, la vôtre possède probablement un moteur 4 temps. Mais savez-vous comment il fonctionne ? Savez-vous que le piston est alors l’élément central du moteur ? Nous vous proposons ici un bref rappel sur le rôle d’un piston 4 temps, sa durée de vie et enfin un tutoriel pour le remplacer vous-même.

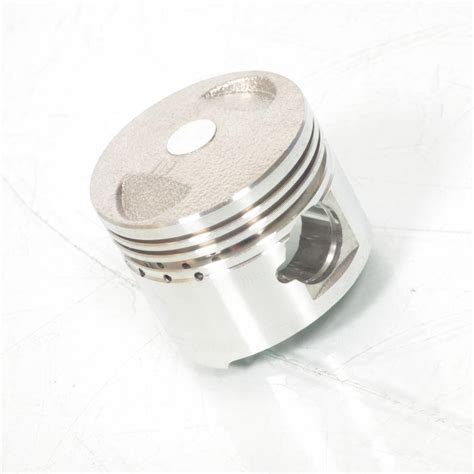

En bref, un piston est une pièce moto dans le moteur qui transforme l’énergie thermique en énergie mécanique, par la compression des gaz. Dans un moteur 4 temps par rapport au moteur 2 temps, le piston monte et descend deux fois pour compléter le cycle de combustion.

Étapes du Cycle Moteur 4 Temps

• L’admission: à cette étape, la soupape d’échappement est fermée.
• L’explosion: le piston est à cette étape au plus haut. Il provoque ainsi une étincelle au niveau de la bougie, qui enflamme alors les gaz.
• L’échappement: c’est là que la soupape d’échappement s’ouvre.

Vous voyez ici le rôle central du piston au cours d’un cycle moteur 4 temps.

Durée de Vie d'un Piston 4 Temps

Il n’y a pas de réponse universelle à cette question. La première indication est la donnée constructeur présente dans le manuel de la moto. En compétition, le piston a une durée de vie de 10 à 25 h environ, mais autrement on s’accorde à lui donner une durée de vie entre 40 et 60 h, voire 80 h selon l’utilisation. D’autres encore diront qu’après 200h leur piston est comme neuf ! Le mieux est donc de mesurer les côtes de votre piston après 25 h de roulage et de comparer avec les données constructeur.

Et pour faire durer plus longtemps votre piston, veillez à faire des vidanges régulières, à bien roder votre moto, à respecter le temps de chauffe, à faire attention à la qualité de l’huile, à vérifier le filtre à air etc.

Remplacement du Piston 4 Temps

Dressez une liste exhaustive de l'outillage nécessaire parait compliqué. Ici encore, il convient d'adapter les pièces à votre deux-roues. Gardez à l'esprit que cette opération est délicate et peut entrainer une casse moteur. Vous pouvez changer la chaîne de distribution par la même occasion, étant donné que le moteur sera ouvert, même si ce n'est pas obligatoire.

1. Une fois que vous avez démonté l’arbre à cames et enlevé l’ancienne chaîne de distribution, vous devez enlever la culasse en dévissant les boulons la retenant.
2. Vous pouvez maintenant démonter l’ancien piston pour mettre le nouveau. Avant cela, protéger le carter avec un chiffon propre, pour éviter que les petites pièces y tombent.
3. Les petites pièces en question sont les circlips qui entourent l’axe du piston, que vous enlèverez en vous aidant d’un tournevis. Vous remettrez des circlips neufs d’ailleurs, bien souvent compris dans le kit de piston 4 temps que vous aurez acheté.
4. Vous n’avez plus qu’à remonter le piston neuf. Enduisez bien les nouvelles pièces d’huile moteur 4 temps. Insérez l’axe dans le piston et le circlip au bout ; une flèche sur le piston devrait pointer vers l’avant du moteur.

Vous comprendrez en remettant les circlips au bout de l’axe du piston l’intérêt d’avoir recouvert le bas moteur.

1. Vous allez pouvoir maintenant remonter le cylindre. Mettez un joint neuf (et sec) à la base du piston. Les marquages fabricant sur les segments du piston doivent toujours être orientés vers le haut.
2. Lubrifiez bien les segments du piston avec de l'huile moteur, ainsi que le cylindre.
3. Continuez de remonter la moto, en reprenant le tuto de changement de la chaîne de distribution. N’hésitez pas à en profiter pour changer la bougie, quand vous remontez la culasse.
4. Aidez-vous de la clé dynamométrique pour serrer au bon couple les boulons de la culasse.

Choisir et Installer un Kit Cylindre pour Scooter

Tu cherches à booster les performances de ton scooter ? Découvre comment choisir et installer un kit cylindre scooter pour maximiser la puissance. Grâce à ce guide, tu éviteras les erreurs courantes et garantiras une installation réussie. Prêt à plonger dans le monde de la mécanique ?

Comprendre le Kit Cylindre pour Scooter

Qu’est-ce qu’un kit cylindre piston ?

Un kit cylindre scooter comprend un cylindre, un piston et souvent des segments. Il augmente la cylindrée et améliore les performances. Installer un tel kit exige des connaissances techniques, mais les gains en puissance et en couple valent l’effort. Choisir un kit adapté à ton scooter optimise l’efficacité et prolonge la durée de vie du moteur.

• Composants essentiels pour augmenter la cylindrée
• Inclut un cylindre, un piston et des segments
• Améliore la puissance et le couple moteur
• Adapté à divers modèles de scooters
• Disponible en différentes tailles et matériaux
• Installation requiert des compétences mécaniques

Le kit cylindre piston constitue une solution efficace pour booster les performances de ton scooter. Grâce à ses composants, il optimise la puissance du moteur et s’adapte à tes besoins spécifiques.

Les avantages d’installer un kit cylindre

Installer un kit cylindre sur ton scooter offre de nombreux bénéfices. Voici quelques avantages clés :

• Augmentation de la puissance pour des accélérations plus franches.
• Amélioration de la vitesse maximale pour des trajets plus rapides.
• Rendement optimisé, réduisant la consommation de carburant.

Choisir le bon kit cylindre pour ton scooter

Critères de sélection importants

Choisir un kit cylindre adapté à ton scooter implique plusieurs facteurs clés. Compatibilité et matériaux s’avèrent essentiels pour garantir une installation réussie. Les performances varient selon le kit, alors évalue bien tes besoins. Les marques renommées offrent souvent une meilleure durabilité. Considère aussi ton budget pour équilibrer qualité et coût. En prenant le temps de bien choisir, tu optimiseras ton scooter efficacement.

Choisir le bon kit cylindre pour ton scooter demande de considérer plusieurs critères essentiels. Voici les éléments clés à évaluer :

• Compatibilité avec ton modèle
• Matériau du cylindre
• Rapport qualité/prix
• Facilité d’installation
• Marque reconnue

Assure-toi de vérifier les spécificités, comme tu le ferais pour un manuel d’entretien de scooter.

Comparatif des meilleurs kits du marché

Comparer ces kits cylindre scooter selon la performance et le prix aide à faire un choix éclairé.

Préparation avant l’installation

Une préparation minutieuse garantit une installation réussie de ton kit cylindre scooter. Rassemble les outils adéquats et respecte les précautions essentielles. Voici les étapes pour te préparer efficacement :

• Vérifie le modèle et la compatibilité du kit avec ton scooter.
• Rassemble les outils nécessaires comme clés, tournevis et lubrifiant.
• Assure-toi d’avoir un espace de travail propre et bien éclairé.
• Protège les pièces sensibles de la poussière et de l’humidité.

Outils nécessaires

Posséder les outils adéquats facilite l’installation de ton kit cylindre. Chaque outil garantit un montage sécurisé et efficace. Prends soin de ta boîte à outils pour éviter les imprévus. En mécanique, anticiper les besoins d’outils s’avère crucial. Parfois, comme pour remplacer la pile de ta clé de voiture, avoir le bon équipement évite les soucis. Prépare-toi bien pour toute intervention.

Précautions à prendre

Assure-toi de travailler sur un moteur froid pour éviter les brûlures. Déconnecte la batterie pour prévenir tout court-circuit. Utilise des outils appropriés pour ne pas endommager le moteur. Vérifie la compatibilité du kit avec ton modèle de scooter. Comme pour changer la batterie d’une voiture Renault, suis les instructions du fabricant à la lettre pour garantir une installation sans encombre.

Tutoriel d’installation d’un kit cylindre piston

Commence par retirer l’ancien cylindre et nettoie soigneusement la surface. Installe le nouveau kit cylindre piston en respectant les couples de serrage. Vérifie l’alignement des segments et lubrifie les composants. Finalise avec un rodage progressif pour garantir des performances optimales.

Étapes détaillées de l’installation

Pour installer correctement ton kit cylindre scooter, suis ces étapes essentielles :

1. Dépose l’ancien cylindre avec soin, en évitant d’endommager les pièces voisines.
2. Nettoie le bloc moteur pour éliminer toute impureté.
3. Monte le nouveau piston en respectant les repères de positionnement.
4. Installe le nouveau cylindre en veillant à un bon alignement.
5. Vérifie les joints d’étanchéité avant le remontage final.

Erreurs courantes à éviter

• Ne pas vérifier la compatibilité du kit cylindre scooter avec ton modèle.
• Oublier de nettoyer toutes les pièces avant l’installation.
• Ne pas utiliser le bon couple de serrage pour les boulons.
• Ignorer l’importance d’un rodage correct.
• Omettre de vérifier les joints après l’installation.

Entretien et optimisation après installation

Assure-toi de vérifier régulièrement le serrage des boulons et la tension de la courroie. Nettoie le filtre à air pour maintenir une combustion efficace. Pour optimiser les performances, ajuste la carburation et surveille l’usure du piston.

Conseils pour un entretien optimal

Vérifie régulièrement l’état de ton kit cylindre pour éviter l’usure prématurée. Lubrifie les pièces mobiles avec une huile de qualité pour un fonctionnement optimal. Nettoie soigneusement le filtre à air afin de maintenir une performance maximale. En cas de besoin, consulte des conseils d’entretien pour garantir la longévité de ton scooter.

Optimiser les performances après l’installation

Pour optimiser les performances après l’installation, assure-toi d’ajuster le carburateur et vérifier l’allumage. Change aussi la bougie pour un modèle performant. Réalise un rodage progressif pour éviter d’endommager ton moteur. Contrôle régulièrement le niveau d’huile et la tension de la courroie pour une efficacité maximale.

Réponses aux questions les plus fréquentes

Comment savoir si mon scooter est compatible avec un kit cylindre ?

Vérifie le modèle et l’année de ton scooter. Consulte le manuel du constructeur ou des forums spécialisés pour t’assurer de la compatibilité.

Quel impact un kit cylindre a-t-il sur la consommation de carburant ?

Un kit cylindre augmente la puissance.
