Faisceau Électrique des Scooters et Quads Chinois : Schémas et Guide Complet

Le faisceau électrique est un composant essentiel de tout scooter ou quad, assurant la distribution de l'énergie à tous les systèmes électriques du véhicule. Comprendre son fonctionnement et son schéma est crucial pour le dépannage et la maintenance. Cet article vous offre un guide détaillé sur le faisceau électrique des scooters et quads chinois, en particulier pour les modèles 50cc à 125cc.

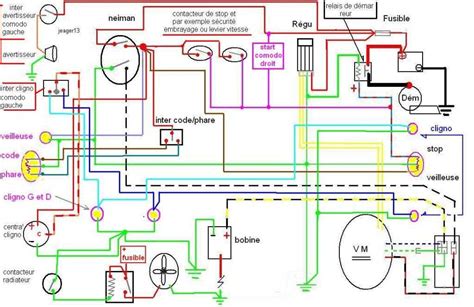

Composants et Connexions du Faisceau Électrique

Le faisceau électrique d'un scooter ou quad chinois est un réseau complexe de fils et de connecteurs reliant divers composants électriques. Voici une description détaillée des connexions typiques:

Faisceau Électrique S12 ATV / Quad Chinois 50 à 125cc

Ce type de faisceau est compatible avec les quads équipés d'un démarreur électrique, de feux avant et d'une fixation CDI à 5 cosses. Il est conçu pour une double connexion au comodo.

1. Cosse comodo feux: 4 fils (bleu, blanc, vert et marron).
2. Connexion démarreur électrique au pouce: 2 fils (rouge-jaune et jaune-vert).
3. Connexion CDI 5 cosses: fils (bleu-blanc, rouge-noir, noir-jaune, noir-blanc et vert).
4. Connexion neiman: 4 fils (rouge, noir, vert et noir-blanc).
5. Cosse carrée 6 fils connexion comodo: fils (noir-blanc, vert, marron, bleu, blanc et noir).
6. 2 cosses plates pour indicateur feux stop.
7. Connexion cosse plate, masse châssis.
8. Connexion plate ronde: gros fil noir et petit vert (pôle - de la batterie).
9. Connexion plate ronde: gros fil rouge avec fusible (pôle + de la batterie).
10. Fixation +12 volts démarreur électrique.
11. Cosse carrée 4 fils: (Jaune, rouge, blanc, vert), connexion redresseur batterie 12 volts.
12. Connexion bobine relais: 2 fils (vert et jaune-rouge).
13. 2 fils connectique bobine allumage: vert, jaune-noir.
14. 5 fils connectique plateau électrique: fils (jaune, blanc, bleu-blanc, rouge-noir, vert).
15. Cosse, connexion 3 fils feu stop arrière et indicateur feux avant: fils (jaune-vert, marron et vert).
16. Connexion sécurité enfant coupe circuit: commande l'arrêt total du véhicule.

Faisceau Électrique pour ATV - Quad Chinois 50cc, 70cc, 90cc 110cc, 125cc

Ce faisceau est également compatible pour les quads avec démarreur électrique, feu avant et fixation CDI 5 cosses, mais il présente quelques différences:

1. Cosse comodo feux: 3 fils (bleu, blanc et vert).
2. Connexion démarreur électrique au pouce: 2 fils (rouge-jaune et jaune-vert).
3. Connexion CDI 5 cosses: fils (bleu-blanc, rouge-noir, noir-jaune, noir-blanc et vert).
4. Connexion neiman: 4 fils (rouge, noir, vert et noir-blanc).
5. Cosse carrée 6 fils connexion comodo: fils (noir-blanc, vert, marron, bleu, blanc et noir).
6. 2 cosses plates pour indicateur feux stop.
7. Connexion cosse plate, masse châssis.
8. Connexion plate ronde: gros fil noir et petit vert, (pôle - de la batterie).
9. Connexion plate ronde: gros fil rouge avec fusible, (pôle + de la batterie).
10. Fixation +12 volts démarreur électrique.
11. Cosse carrée 4 fils: Jaune, rouge, blanc, vert, connexion redresseur batterie 12 volts.
12. Connexion bobine relais: 2 fils (vert et jaune-rouge).
13. Connexion facultative 12 volts: 2 fils (vert et rouge).
14. 5 fils connectique plateau électrique: fils (jaune, blanc, bleu-blanc, rouge-noir, vert).
15. Cosse, connexion 3 fils feu stop arrière et indicateur feux avant: couleur des fils: jaune-vert, marron et vert.
16. Connexion sécurité enfant coupe circuit: commande l'arrêt total du véhicule.
17. 2 fils connectique bobine allumage: vert, jaune-noir.

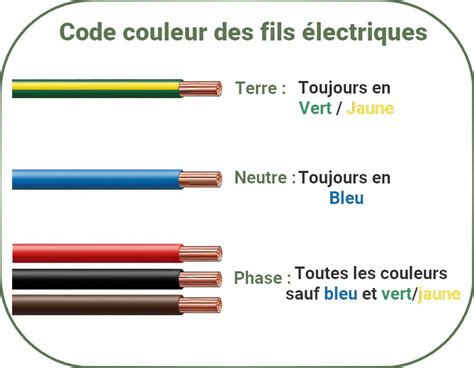

Code Couleur des Fils Électriques

Le code couleur des fils électriques est essentiel pour identifier et connecter correctement les différents composants. Voici un guide général :

• Bleu
• Blanc
• Vert
• Marron
• Rouge
• Noir
• Jaune

Il est important de noter que les couleurs peuvent varier légèrement selon les marques et les modèles. Consultez toujours le schéma électrique spécifique à votre véhicule.

Pièces Détachées et Systèmes Électriques

Pour la maintenance et la réparation de votre scooter chinois 50 4t a moteur gy6 139qmb, plusieurs pièces détachées sont disponibles:

• Allumage: CDI, bobine, bougies
• Éclairage: ampoules, phares, optiques, clignotants
• Système électrique: commodos, faisceaux, alternateurs, rotors, stators, relais, jauges, batteries, régulateurs

Ces pièces sont compatibles avec plusieurs marques et modèles tels que Eurocka matador, TNT Roma, Peugeot Kisbee, Kymco agility, Longjia LJ50QT, Sym orbit, peugeot V-clic, kymco dink, Baotian.

Conseils de Dépannage

Voici quelques conseils pour diagnostiquer et résoudre les problèmes électriques courants :

• Vérifiez les fusibles: Un fusible grillé est souvent la cause de pannes électriques.
• Inspectez les connexions: Assurez-vous que toutes les connexions sont propres et bien fixées.
• Utilisez un multimètre: Pour tester la continuité des fils et la tension des composants.
• Consultez le schéma électrique: Pour identifier les composants et les connexions.

En suivant ces conseils et en comprenant le schéma électrique de votre scooter ou quad chinois, vous serez mieux équipé pour effectuer les réparations et l'entretien nécessaires.

Tableau Récapitulatif des Connexions
