La fabrication d'une chicane moto à la maison est un projet qui peut sembler intimidant au premier abord, mais avec les bonnes informations, les outils adéquats et une dose de patience, il est tout à fait réalisable. Ce guide détaillé a pour but de vous accompagner pas à pas dans la création de votre propre chicane, en abordant les aspects techniques, les considérations de sécurité, et les différentes approches possibles. L'objectif est double : offrir une alternative économique à l'achat d'une chicane prête à l'emploi et permettre une personnalisation poussée de votre système d'échappement.
Pourquoi Fabriquer sa Propre Chicane Moto ?
Plusieurs raisons peuvent motiver un motard à se lancer dans la fabrication d'une chicane. L'aspect financier est souvent le premier argument : une chicane faite maison peut revenir bien moins cher qu'un modèle commercial, surtout si vous avez déjà les outils nécessaires. La personnalisation est un autre avantage majeur. En fabriquant votre propre chicane, vous avez la possibilité d'ajuster précisément le niveau sonore de votre échappement, son esthétique, et même son impact sur les performances de votre moto. Enfin, pour certains, c'est un défi technique stimulant et une source de satisfaction personnelle de créer quelque chose de ses propres mains.
Avantages de la fabrication DIY :
- Économies : Réduction significative des coûts par rapport à l'achat d'une chicane commerciale.
- Personnalisation : Ajustement précis du son et de l'esthétique de l'échappement.
- Développement de compétences : Apprentissage et maîtrise de nouvelles techniques de fabrication.
- Adaptation : Possibilité de créer une chicane parfaitement adaptée à un échappement spécifique ou modifié.
Inconvénients potentiels :
- Temps : La fabrication prend du temps et nécessite de la patience.
- Compétences requises : Certaines compétences en soudure, découpe et travail des métaux sont nécessaires.
- Risque d'erreur : Une mauvaise conception ou une fabrication incorrecte peut affecter les performances ou la sécurité.
- Conformité légale : Il est crucial de s'assurer que la chicane fabriquée respecte les normes de bruit et les réglementations locales.
Comprendre le Rôle d'une Chicane Moto
Avant de se lancer dans la fabrication, il est essentiel de comprendre le rôle précis d'une chicane dans un système d'échappement moto. Son objectif principal est de réduire le bruit émis par les gaz d'échappement. Elle agit en créant des obstacles et des chambres de résonance qui atténuent les ondes sonores. Une chicane bien conçue peut également avoir un impact sur les performances du moteur, en influençant la contre-pression et le flux des gaz.
La chicane ne se contente pas de réduire le bruit. Elle joue également un rôle dans la gestion de la contre-pression dans le système d'échappement. Une contre-pression adéquate est cruciale pour le bon fonctionnement du moteur, surtout à bas et moyen régimes. Une chicane mal conçue peut entraîner une perte de puissance, des ratés d'allumage, ou une surchauffe du moteur. Il est donc impératif de comprendre les principes de base de la dynamique des fluides et de l'acoustique avant de modifier ou de fabriquer une chicane.
Les différents types de chicanes :
- Chicanes à absorption : Elles utilisent des matériaux absorbants comme la laine de roche ou la fibre de verre pour atténuer le bruit.
- Chicanes à réflexion : Elles comportent des cloisons et des chambres qui réfléchissent les ondes sonores, les faisant s'annuler entre elles.
- Chicanes combinées : Elles utilisent une combinaison d'absorption et de réflexion pour une réduction optimale du bruit.
Matériaux et Outils Nécessaires
Le choix des matériaux est crucial pour la durabilité et la performance de votre chicane. L'acier inoxydable est le matériau le plus couramment utilisé en raison de sa résistance à la corrosion et à la chaleur. L'acier doux peut également être utilisé, mais il nécessitera une protection contre la rouille (peinture haute température ou revêtement). L'épaisseur du matériau doit être suffisante pour résister aux vibrations et aux contraintes mécaniques.
Liste des matériaux :
- Tôle d'acier inoxydable ou d'acier doux : Épaisseur recommandée : 1 à 2 mm.
- Tube d'acier inoxydable ou d'acier doux : Diamètre et longueur en fonction de votre échappement.
- Laine de roche ou fibre de verre (pour les chicanes à absorption) : Choisir une qualité résistante à la chaleur.
- Rivets ou vis (pour l'assemblage) : En acier inoxydable de préférence.
- Matériaux de soudure (si soudure nécessaire) : Électrodes ou fil adapté à l'acier utilisé.
Liste des outils :
- Équipement de sécurité : Lunettes de protection, gants de soudure, masque anti-poussière.
- Outils de découpe : Meuleuse d'angle, scie à métaux, grignoteuse.
- Outils de perçage : Perceuse, forets de différents diamètres.
- Outils de soudure (si soudure nécessaire) : Poste à souder (MIG, TIG ou à l'arc), marteau à piquer, brosse métallique.
- Outils de mesure et de traçage : Règle, mètre, équerre, compas, marqueur.
- Outils de fixation : Pince à riveter, tournevis, clés.
- Étau : Pour maintenir les pièces pendant la découpe et l'assemblage.
Fabriquer des DB KILLER (INUTILE et NUL À C****😂)
Conception de la Chicane : Différentes Approches
La conception de votre chicane dépendra de vos objectifs en termes de réduction du bruit et d'impact sur les performances. Voici quelques approches courantes :
Chicane à absorption simple :
Cette conception est la plus simple à réaliser. Elle consiste en un tube perforé entouré de laine de roche ou de fibre de verre. Les gaz d'échappement passent à travers les perforations et sont atténués par le matériau absorbant.
Chicane à réflexion :
Cette conception utilise des cloisons et des chambres pour réfléchir les ondes sonores. La forme et la disposition des cloisons sont cruciales pour l'efficacité de la chicane. Une conception courante consiste en une série de disques perforés décalés les uns par rapport aux autres.
Chicane combinée :
Cette conception combine les principes de l'absorption et de la réflexion. Elle peut comporter un tube perforé entouré de laine de roche, ainsi que des cloisons et des chambres de résonance.
Conseils de conception :
- Calculer le volume : Le volume de la chicane doit être adapté au volume du moteur et au diamètre de l'échappement.
- Optimiser les perforations : La taille et la densité des perforations influencent le flux des gaz et l'atténuation du bruit.
- Expérimenter : N'hésitez pas à expérimenter avec différentes formes et configurations pour trouver la conception qui vous convient le mieux.
Étapes de Fabrication Détaillées
Voici un guide étape par étape pour fabriquer une chicane à absorption simple :
- Préparation des matériaux : Coupez la tôle d'acier et le tube aux dimensions souhaitées. Percez le tube avec des trous de différents diamètres (environ 6 à 10 mm) sur toute sa longueur.
- Assemblage du corps de la chicane : Enroulez la tôle d'acier autour du tube perforé pour former un cylindre. Fixez la tôle en utilisant des rivets ou des vis. Assurez-vous que l'assemblage est bien étanche.
- Remplissage avec le matériau absorbant : Enroulez la laine de roche ou la fibre de verre autour du tube perforé, à l'intérieur du cylindre en tôle. Tassez bien le matériau pour optimiser l'absorption du bruit.
- Fermeture de la chicane : Fermez les extrémités du cylindre en tôle avec des disques d'acier. Fixez les disques avec des rivets ou des vis.
- Finitions : Poncez les bords coupants et les soudures (si vous avez soudé). Peignez la chicane avec une peinture haute température si vous avez utilisé de l'acier doux.
Installation et Test de la Chicane

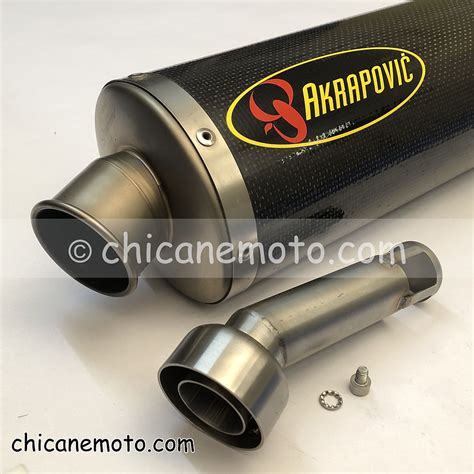

L'installation de la chicane dans votre échappement dépendra de la conception de celui-ci. Dans la plupart des cas, la chicane se glisse à l'intérieur du tube d'échappement et est fixée avec une vis ou un collier de serrage. Assurez-vous que la chicane est bien fixée et qu'elle ne risque pas de se déplacer pendant l'utilisation.
Une fois la chicane installée, testez le niveau sonore de votre échappement. Si le bruit est encore trop fort, vous pouvez ajouter du matériau absorbant ou modifier la conception de la chicane. Si le bruit est trop faible, vous pouvez retirer du matériau absorbant ou agrandir les perforations.
Considérations Légales et de Sécurité
Il est crucial de respecter les réglementations locales en matière de bruit des véhicules motorisés. Renseignez-vous sur les niveaux sonores autorisés dans votre région et assurez-vous que votre chicane respecte ces limites. Le non-respect de ces réglementations peut entraîner des amendes ou l'immobilisation de votre moto.
La sécurité est primordiale lors de la fabrication et de l'installation d'une chicane. Portez toujours des équipements de protection appropriés (lunettes, gants, masque) et travaillez dans un endroit bien ventilé. Si vous n'êtes pas à l'aise avec la soudure ou le travail des métaux, demandez l'aide d'un professionnel.
Améliorations et Personnalisations Possibles
Une fois que vous avez maîtrisé les bases de la fabrication de chicanes, vous pouvez explorer des améliorations et des personnalisations plus avancées. Voici quelques idées :
- Chicanes réglables : Concevez une chicane dont le niveau sonore peut être ajusté en modifiant la position d'une cloison ou en ajoutant ou en retirant du matériau absorbant.
- Chicanes avec des formes complexes : Expérimentez avec des formes non conventionnelles pour optimiser l'atténuation du bruit et l'esthétique.
- Utilisation de matériaux exotiques : Explorez l'utilisation de matériaux tels que le titane ou la fibre de carbone pour une chicane plus légère et plus performante.
Fabriquer sa propre chicane moto est un projet gratifiant qui permet de personnaliser son échappement, de réduire les coûts, et d'acquérir de nouvelles compétences. En suivant ce guide et en respectant les consignes de sécurité, vous pouvez créer une chicane performante et adaptée à vos besoins.
