Comment utiliser un extracteur de manivelle pour démonter un pédalier à axe carré

Dans cet article, nous vous guiderons à travers le processus de démontage des manivelles d'un pédalier à axe carré. Cette tâche peut sembler difficile, mais avec les bons outils et des étapes claires, même les débutants peuvent y arriver. Que vous soyez un cycliste novice ou un bricoleur passionné, suivre ces étapes vous aidera à réaliser cette tâche en toute confiance.

Avant de commencer le processus de démontage des manivelles d'un pédalier à axe carré, voici un résumé des étapes clés que nous allons suivre :

• Vérification du type de manivelles : Identifiez le type de manivelles sur votre vélo et l'outil nécessaire.
• Mode de fixation des manivelles : Comprendre comment les manivelles sont fixées.
• Démonter la vis de fixation : Utiliser un extracteur adapté pour dévisser la vis de fixation.
• Extraction de la manivelle : Utiliser l'extracteur pour retirer la manivelle de l'axe.
• Mise en place de la manivelle : Remettre la manivelle en place sur l'axe après entretien.
• Vérification finale : Assurez-vous que tout est correctement fixé avant de rouler.

Avant de commencer, lisez ces conseils de sécurité :

• Portez des gants de protection pour éviter les coupures et les éraflures.
• Utilisez des lunettes de protection pour vous protéger des éclats ou débris.
• Travaillez dans un espace bien éclairé pour voir les détails et éviter les blessures.
• Si vous avez un doute, consultez un professionnel ou recherchez des tutoriels supplémentaires.
• Gardez vos outils à portée de main et en bon état pour éviter les accidents.

Étape 1 : Vérification du type de manivelles

Avant de commencer, vérifiez quel type de manivelles sont sur votre vélo. Selon le modèle, vous pourriez avoir besoin d'un extracteur de manivelle, un outil essentiel pour cette opération. Si les manivelles n'ont pas de vis pour l'extraction, l'extracteur sera indispensable.

Étape 2 : Mode de fixation des manivelles

Les manivelles sont généralement fixées au boîtier de pédalier avec une vis. Cette vis peut être soit hexagonale, soit à tête creuse, nécessitant une clé Allen. Les vis hexagonales sont de moins en moins courantes, donc il est sage d'avoir une clé Allen à disposition.

Étape 3 : Dévisser la vis de fixation

Utilisez un extracteur avec une douille fine pour dévisser cette vis. Une clé classique peut ne pas fonctionner, car l'espace entre la tête de la vis et la manivelle est étroit. En général, la vis se retire en tournant dans le sens inverse des aiguilles d'une montre. Utilisez une clé Allen si votre pédalier a une vis BTR.

Étape 4 : Extraction de la manivelle

Après avoir enlevé la vis, la manivelle reste fixée à l'axe. Pour la retirer, il faut utiliser l'extracteur, car elle ne peut pas être enlevée à la main.

Étape 5 : Outil pour extraire les manivelles

L'extracteur de manivelles a deux parties : une fixe qui se visse sur la manivelle et une vis centrale qui appuie sur le boîtier de pédalier. Assurez-vous que l'extracteur est de bonne qualité pour éviter toute casse.

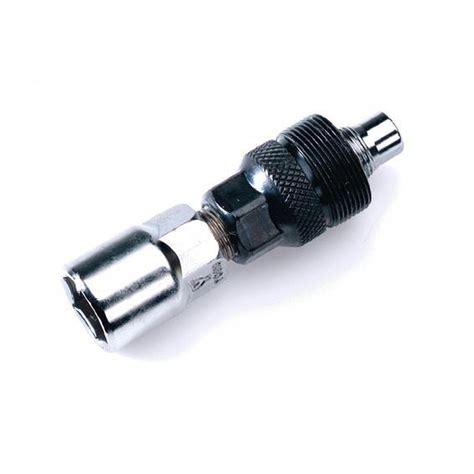

Exemple d'extracteur de manivelle

Étape 6 : Mise en place de l'extracteur

Vissez la partie fixe de l'extracteur dans la manivelle. Assurez-vous de bien le positionner et de le serrer pour éviter d'endommager le filetage.

Attention : les manivelles en aluminium nécessitent une manipulation délicate. Un extracteur mal fixé peut arracher le filetage.

Avant de commencer, vérifiez que la vis centrale de l'extracteur est dévissée pour faciliter l'installation.

Étape 7 : Utilisation de l'extracteur de manivelle

Serrons maintenant la vis centrale de l'extracteur. En serrant, la manivelle sera progressivement chassée de son axe. Préparez-vous à rencontrer une résistance, surtout si cela fait longtemps que la manivelle n'a pas été retirée.

Étape 8 : Manivelle déposée

La manivelle est enfin déposée. La prochaine étape est de dévisser l'extracteur de la manivelle. Prenez votre temps pour cette étape afin de ne pas endommager l'outil.

Étape 9 : Remontage de la manivelle du pédalier

Avant de remonter, graissez légèrement l'extrémité de l'axe du boîtier de pédalier. Cela préviendra les bruits de craquement lors du pédalage et rendra votre expérience de conduite plus agréable.

Étape 10 : Mise en place de la manivelle sur l'axe du pédalier

Pour remonter la manivelle, replacez-la sur l'axe du boîtier de pédalier. Alignez bien les deux manivelles. Un mauvais alignement peut causer des problèmes lors de vos prochaines sorties à vélo.

Étape 11 : Fixer la manivelle sur l'axe du pédalier

Une fois la manivelle en place, revissez le boulon de fixation. Commencez par serrer à la main pour bien positionner le boulon et éviter d'endommager les filetages. Ne serrez pas trop fort ici, car cela pourrait également causer des dommages.

Serrez modérément. Votre manivelle est maintenant en place.

Les différents types d'axes de pédalier

Le choix de l'extracteur de manivelle dépend directement du type d'axe de pédalier équipant votre vélo. Il existe principalement deux types d'axes : les axes à emmanchement carré et les axes cannelés (Octalink, ISIS, etc.). Chaque type nécessite un extracteur spécifique.

Axes à Emmanchement Carré

Les axes à emmanchement carré sont l'un des types les plus anciens et les plus courants. Ils se caractérisent par une extrémité carrée sur laquelle se fixe la manivelle. L'extracteur pour ce type d'axe est un outil simple, composé d'un corps fileté, d'une vis de poussée et d'un embout. Il est généralement universel et compatible avec la plupart des axes carrés.

Fonctionnement : L'extracteur se visse dans le filetage de la manivelle. La vis de poussée est ensuite serrée, exerçant une pression sur l'extrémité de l'axe, ce qui permet de désolidariser la manivelle.

Axes Cannelés (Octalink, ISIS, etc.)

Les axes cannelés, tels que Octalink et ISIS, offrent une meilleure rigidité et une transmission de puissance plus efficace que les axes carrés. Ils se caractérisent par une série de cannelures (petites rainures) sur l'axe et à l'intérieur de la manivelle. L'extracteur pour ce type d'axe est différent de celui utilisé pour les axes carrés. Il est généralement plus robuste et nécessite un embout spécifique pour s'adapter aux cannelures.

Fonctionnement : L'extracteur se visse dans le filetage de la manivelle, comme pour les axes carrés. Cependant, l'embout de la vis de poussée est conçu pour s'insérer dans les cannelures de l'axe, assurant une pression uniforme et évitant d'endommager les cannelures. Certains extracteurs pour axes cannelés nécessitent l'utilisation d'une clé à douille ou d'une clé plate pour serrer la vis de poussée.

Identifier le Type d'Axe

La première étape consiste à identifier le type d'axe de pédalier de votre vélo. Si l'axe est visible et présente une forme carrée, il s'agit d'un axe à emmanchement carré. Si l'axe est creux et présente des cannelures, il s'agit d'un axe cannelé (Octalink, ISIS, etc.). En cas de doute, consultez le manuel d'utilisation de votre vélo ou demandez conseil à un mécanicien cycle.

Choisir le Bon Extracteur de Manivelle

Une fois que vous avez identifié le type d'axe de pédalier, vous pouvez choisir l'extracteur de manivelle approprié. Voici quelques critères à prendre en compte :

• Compatibilité : Assurez-vous que l'extracteur est compatible avec le type d'axe de votre vélo (carré ou cannelé). Certains extracteurs sont universels et peuvent être utilisés avec les deux types d'axes, mais il est préférable de choisir un modèle spécifique pour une meilleure précision et une plus grande durabilité.
• Qualité de fabrication : Optez pour un extracteur fabriqué à partir de matériaux robustes, tels que l'acier trempé. Un outil de qualité résistera à une utilisation intensive et durera plus longtemps. Évitez les modèles bon marché fabriqués à partir de matériaux de qualité inférieure, car ils risquent de se casser ou de s'endommager lors de l'utilisation.
• Facilité d'utilisation : Choisissez un extracteur facile à utiliser et à manipuler. Certains modèles sont dotés d'une poignée ergonomique pour une meilleure prise en main. Assurez-vous également que l'extracteur est livré avec des instructions claires et précises.
• Prix : Le prix d'un extracteur de manivelle varie en fonction de sa qualité, de sa compatibilité et de sa marque. Il est possible de trouver des modèles corrects à partir d'une dizaine d'euros, mais il est préférable d'investir dans un outil de qualité si vous prévoyez de l'utiliser régulièrement.

Les Marques Recommandées

Plusieurs marques proposent des extracteurs de manivelle de qualité. Parmi les plus réputées, on peut citer Park Tool, Shimano, VAR, et IceToolz. Ces marques sont connues pour la qualité de leurs outils et leur durabilité.

Comment Utiliser un Extracteur de Manivelle : Guide Étape par Étape

Une fois que vous avez choisi l'extracteur de manivelle approprié, il est temps de l'utiliser. Voici un guide étape par étape pour retirer les manivelles de votre vélo en toute sécurité :

Étape 1 : Préparation

1. Sécurisez votre vélo : Placez votre vélo sur un pied d'atelier ou retournez-le pour qu'il soit stable et facile à manipuler.
2. Retirez les pédales : Utilisez une clé plate ou une clé à pédale pour retirer les pédales des manivelles. N'oubliez pas que le pas de vis de la pédale gauche est inversé.
3. Desserrez les vis de fixation : Si votre pédalier est équipé de vis de fixation qui maintiennent les manivelles en place, desserrez-les à l'aide d'une clé Allen. Ne les retirez pas complètement pour le moment.

Étape 2 : Installation de l'Extracteur

1. Vissez l'extracteur : Vissez l'extracteur de manivelle dans le filetage de la manivelle que vous souhaitez retirer. Assurez-vous qu'il est bien serré à la main.
2. Vérifiez l'alignement : Vérifiez que l'extracteur est correctement aligné avec l'axe du pédalier. Si ce n'est pas le cas, vous risquez d'endommager le filetage de la manivelle.

Étape 3 : Extraction de la Manivelle

1. Serrez la vis de poussée : À l'aide d'une clé Allen, d'une clé à douille ou d'une clé plate (selon le modèle d'extracteur), serrez la vis de poussée de l'extracteur. Exercez une pression progressive et uniforme.
2. Observez le mouvement : Observez attentivement la manivelle. Vous devriez voir qu'elle commence à se désolidariser de l'axe du pédalier.
3. Continuez à serrer : Continuez à serrer la vis de poussée jusqu'à ce que la manivelle soit complètement retirée. Si vous rencontrez une résistance importante, vérifiez que l'extracteur est correctement aligné et que vous utilisez le bon outil.

Étape 4 : Répétez l'opération

Répétez les étapes 2 et 3 pour retirer l'autre manivelle.

Conseils et Astuces

• Lubrification : Avant d'installer l'extracteur, appliquez une petite quantité de graisse sur le filetage de la manivelle. Cela facilitera le vissage de l'extracteur et évitera d'endommager le filetage.
• Résistance : Si vous rencontrez une résistance importante lors du serrage de la vis de poussée, ne forcez pas. Vérifiez que l'extracteur est correctement aligné et que vous utilisez le bon outil. Vous pouvez également essayer de chauffer légèrement la manivelle à l'aide d'un sèche-cheveux pour faciliter son retrait.
• Filetage endommagé : Si le filetage de la manivelle est endommagé, il peut être difficile de retirer la manivelle à l'aide d'un extracteur standard. Dans ce cas, vous pouvez essayer d'utiliser un extracteur spécial conçu pour les filetages endommagés, ou faire appel à un mécanicien cycle professionnel.
• Prévention : Pour éviter que les manivelles ne se bloquent sur l'axe du pédalier, il est recommandé de les démonter et de les regraisser régulièrement (au moins une fois par an).

Sécurité

L'utilisation d'un extracteur de manivelle peut être dangereuse si elle n'est pas effectuée correctement. Voici quelques précautions à prendre :

• Portez des lunettes de sécurité : Pour protéger vos yeux des éventuelles projections de métal.
• Utilisez des gants : Pour protéger vos mains des coupures et des éraflures.
• Travaillez dans un endroit bien éclairé : Pour une meilleure visibilité.
• Ne forcez pas : Si vous rencontrez une résistance importante, ne forcez pas. Vérifiez que l'extracteur est correctement aligné et que vous utilisez le bon outil.
• Faites appel à un professionnel : Si vous n'êtes pas sûr de pouvoir effectuer l'opération en toute sécurité, faites appel à un mécanicien cycle professionnel.

En suivant ces étapes et en prenant les précautions nécessaires, vous pouvez facilement et en toute sécurité retirer les manivelles de votre vélo pour effectuer l'entretien ou les réparations nécessaires.
