Le dérailleur Shimano Deore M4100 est un composant essentiel pour les VTT, offrant des performances fiables et une grande polyvalence. Cet article vous présente une fiche technique détaillée, ainsi qu'un guide complet pour l'installation, le réglage et l'entretien de ce dérailleur.
Manette de Dérailleur Arrière Shimano Deore M4100
La manette vélo de dérailleur arrière Shimano Deore M4100 est une manette de dérailleur milieu de gamme pour le VTT. Elle est conçue de manière à ce que l’accès aux leviers soit facile et que le fonctionnement soit souple et agréable. En effet, avec la technologie Rapid Fire Plus, vous pourrez changer de vitesse facilement avec les deux gâchettes pour monter et descendre de rapports.
Il est possible de changer jusqu’à trois vitesses en un seul geste avec le levier principal. Cette manette droite de dérailleur Shimano 10 vitesses est compatible avec des équipements de transmissions Shimano Deore à 10 vitesses. Mais aussi par une cassette Shimano 11V 105 pour la route ou par un dérailleur avant Shimano 2x10 à collier 34.9 mm.
Référence : SL-M4100-R Rapidfire.
Les clients n'ayant pas facilement accès à Internet peuvent contacter le distributeur SHIMANO ou l'un des bureaux SHIMANO pour obtenir une copie du mode d'emploi.
Veuillez respecter les lois et réglementations en vigueur dans le pays, l'état ou la région où...
Veillez à bien respecter les instructions fournies dans les manuels lors de l'installation du produit. Utilisez uniquement des pièces d'origine SHIMANO. Si un élément ou une pièce de rechange est assemblé ou réglé de manière incorrecte, cela peut entraîner une défaillance de l'élément et une perte de contrôle et un accident pour le cycliste.
Les tutoriels Origine - Comment régler son dérailleur arrière Shimano ?

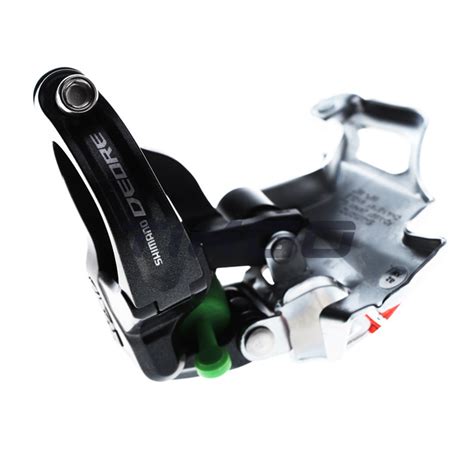

Installation du Dérailleur Avant Shimano Deore FD-M4100-E
Le dérailleur avant SHIMANO FD-M4100-E 2x10 avec fixation Low Direct Mount possède la technologie approuvée SIDE SWING de SHIMANO pour profiter d’un meilleur acheminement du câble, de la fluidité et d’une commande impeccable. Le design travaillé permet maintenant le montage de grandes roues et est compatible avec des bases courtes.
Détails Techniques
- Design SIDE SWING plus de place pour les pneus, guidage efficace des câbles, changement de vitesse plus facile.
- Pour un changement silencieux et performant avec des pédaliers à 2 plateaux.
- Pour des transmissions en 2 plateaux à 36-26.
- Cage au nouveau design pour réduire les frottements de la chaîne de vélos tous suspendus.
Fiche Technique
- Champ de pratique : VTT
- Série : DEORE
- Modèle : FD-M4100-E
- Matériau : Aluminium, acier, plastique renforcé de fibres de carbone
- Type : E-Type (Low Direct Mount)
- Commande : Traction par le devant de type Front Pull
- Commandes avant : Croisement par 2
- Commandes arrière : 10 vitesses
- Grand plateau max.: 36T
Le système Side Swing mis au point par Shimano permet un passage de plateaux plus souple en demandant un effort moindre sur le levier de changement de vitesses !
Le dérailleur avant Shimano Deore M4100 est proposé en version à fixation directe type E. Sa conception à tirage latéral Side Swing permet un acheminement du câble plus direct depuis la commande de dérailleur réduisant ainsi les frictions. Le mouvement horizontal du dérailleur suit le mouvement de la chaîne, permettant plus de fluidité et d'efficacité avec notamment un changement de vitesses extérieur 50% plus puissant.
Cela se traduit par plus de souplesse au niveau de la commande de vitesses, qui demande une force d'actionnement beaucoup moins importante pour passer du petit au grand plateau. La fourchette dispose d'une conception élargie réduisant les frottements de la chaîne, et le design compact avec le mécanisme sur le côté assure un dégagement plus large pour le pneu, permettant le montage de pneus larges.
Proposé en version à fixation direct type E, ce dérailleur est compatible avec les pédaliers 2x10 vitesses en denture 36-26, et garantit un fonctionnement optimal avec les VTT à ligne de chaîne 48,8 mm et 51,8 mm.
Caractéristiques techniques :
- Référence de pièce Shimano : Deore M4100
- Écart de denture toléré entre les 2 plateaux : 10T
- Type de montage : Direct Mount type E
- Tirage Latéral
- Denture maximale du grand plateau : 36T
- Chaîne compatible : HG-X 10-speed
- Compatibilité du dérailleur avant : 2 Plateaux
- Compatibilité dérailleur arrière : 10 vitesses
- Passage de câble : tirage avant
Pour les cadres avec suspension, l'angle de la base variera selon que le vélo roule ou non.
Lorsque le vélo ne roule pas et que la chaîne est positionnée sur le plateau avant le plus grand et sur le pignon arrière le plus petit, la plaque extérieure du dérailleur avant peut entrer en contact avec la chaîne.
Outils Nécessaires
Les outils suivants sont requis pour l'installation, le réglage et l'entretien :
- Clé à six pans de 2 mm
- Clé à six pans de 4 mm
- Hexalobulaire [n° 10]
Lors de l'installation de pièces sur un cadre/cintre en carbone, confirmez le couple de serrage recommandé auprès du fabricant du cadre en carbone ou du cintre. Cela empêchera tout dégât au cadre/cintre dû à un couple excessif ou un serrage inapproprié.
Type à collier : Installez temporairement la vis de blocage.
Réglez la position de la plaque extérieure. Utilisez la vis de la limite inférieure pour aligner la plaque extérieure avec la surface plate du plateau le plus grand.
Ne placez pas la plaque extérieure comme montré dans l'illustration. Réglez la hauteur. Réglez la hauteur d'installation afin que la distance par rapport aux extrémités des dents du plateau le plus grand soit comprise entre 1 et 3 mm.
Comme montré dans l'illustration, appuyez un outil, par exemple une clé à six pans, contre la surface plate du plateau le plus grand et vérifiez que le dérailleur avant est installé parallèlement au plateau avant. Fixez la vis de blocage.
Réglez la position de la plaque extérieure. Utilisez la vis de la limite inférieure pour aligner la plaque extérieure avec la surface plate du plateau le plus grand.
Fixez le dérailleur avant sur le cadre. Fixez-le avec les vis de fixation du boîtier de pédalier.
Les vis de fixation du boîtier du pédalier ne sont pas incluses avec les éléments SHIMANO.
Réglez la position de la plaque extérieure. Utilisez la vis de la limite inférieure pour aligner la plaque extérieure avec la surface plate du plateau le plus grand.
Fixez le dérailleur avant sur le cadre.
Avant de procéder aux réglages, vérifiez les spécifications du vélo.
Ajustement de la course de la limite inférieure Faites passer la chaîne sur le plateau le plus petit et le pignon le plus grand.
Réglez la position inférieure du dérailleur avant. Réglez l'écart entre la plaque intérieure et la chaîne entre 0 et 0,5 mm.
Actionnez le levier à...
Faites passer le câble dans le dérailleur avant. Faites passer le câble dans le guide-câble et le long de la rainure de fixation du câble. La rainure de fixation du câble se trouve sur le côté supérieur de la vis de fixation du câble.
Fixez le câble. 6-7 Nm
Veillez à faire passer le câble le long de la rainure de fixation du câble, comme montré...
Réglez la position basse de la plaque de positionnement. Réglez l'écart entre la plaque intérieure et la chaîne entre 0 et 0,5 mm à l'aide du régleur de câble.
Ajustement de la course de la limite supérieure Faites passer la chaîne sur le plateau le plus grand et le pignon le plus petit.
Réglez la position de la plaque extérieure. Réglez l'écart entre la plaque extérieure et la chaîne entre 0 et 0,5 mm.
Une fois le câble installé...
Tournez la vis de la limite supérieure dans le sens Si la chaîne tombe côté manivelle des aiguilles d'une montre. S'il est difficile de changer de vitesse pour Serrez le câble.
Entretien du Dérailleur
Remplacement de l'attrape-chaîne
Retirez la vis de montage.
Installez temporairement l'attrape-chaîne sur la plaque intérieure.
Installez le crochet de l'attrape-chaîne. Fixez le crochet comme montré dans l'illustration.
La forme de l'attrape-chaîne peut varier selon le modèle. Veillez à utiliser un attrape-chaîne compatible. Fixez l'attrape-chaîne le long de la plaque intérieure.
Remplacement de la plaquette en caoutchouc B
Installation Alignez la plaquette en caoutchouc B en position d'installation comme montré dans l'illustration, puis poussez dessus pour l'installer. Vérifiez que l'ergot de la plaquette en caoutchouc B s'adapte correctement sur la plaque extérieure. Remarque : les spécifications peuvent être modifiées sans préavis.
La manette de dérailleur SHIMANO DEORE SL-M4100-R RAPIDFIRE PLUS 10 vitesses avec collier de fixation garantit des changements fluides et réactifs et alors une meilleure maîtrise sur le trail.
Optisch Artikel wie beschrieben; leider sehe ich nur einen Zeiger aber keine Ganganzeige; funktioniert perfekt; alles dabei was benötigt wird!
Voici un tableau récapitulatif des caractéristiques techniques du dérailleur avant Shimano Deore FD-M4100-E :
| Caractéristique | Valeur |
|---|---|
| Type | E-Type (Low Direct Mount) |
| Tirage | Latéral (Side Swing) |
| Compatibilité | 2x10 vitesses |
| Denture maximale du grand plateau | 36T |
| Chaîne Compatible | HG-X 10-speed |
