Le capteur de vitesse est un composant essentiel pour le bon fonctionnement de votre Aprilia RSV 1000. Il assure non seulement l'affichage de la vitesse, mais aussi la transmission d'informations cruciales au calculateur moteur. Comprendre son fonctionnement, les problèmes potentiels et les solutions est donc primordial pour tout propriétaire de cette moto.

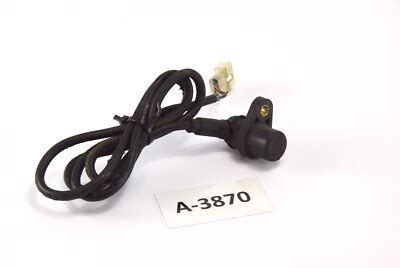

Fonctionnement du Capteur de Vitesse
Le capteur de vitesse sur une Aprilia RSV 1000, comme sur de nombreuses motos modernes, est un dispositif électronique qui mesure la vitesse de rotation d'une roue (généralement la roue arrière) et envoie cette information au compteur de vitesse et à l'unité de contrôle du moteur (ECU). Cette information est utilisée pour diverses fonctions, telles que le contrôle de traction, l'injection de carburant et l'affichage de la vitesse.
Pour trouver le bon fil du capteur de vitesse, il faut brancher la masse du multimètre à la borne négative de la batterie et ensuite chercher lequel des trois fils change de tension quand une vis du disque de frein arrière passe devant le capteur. Il suffit de tourner lentement la roue à la main. La tension devrait être d'environ 0 volts quand une vis est en face.
Les capteurs à sortie digitale ont 3 fils et tu devrais avoir entre 6 et 9 Volts en continu, et entre 0 et 0.8 volts quand la vis est en face du capteur.
Trouver le capteur ABS défectueux sans passer par la valise diag 💻🛞
Installation d'un Indicateur de Rapport Engagé (IRE)
L'installation d'un indicateur de rapport engagé (IRE) peut sembler simple, mais elle nécessite une compréhension du système électrique de la moto. Voici les étapes générales pour installer un IRE PZ Racing GT300 :
- Connecter le fil rouge au + après contact.
- Connecter le fil marron à la masse.
- Connecter le fil vert pour le signal de vitesse.
- Connecter le fil bleu pour le signal régime moteur.
- Connecter le fil blanc pour le réglage de couleur de l'affichage.
Si vous rencontrez des problèmes de calibrage, assurez-vous d'avoir un signal de vitesse correct. Voici une procédure de calibrage possible :
- Mettre le véhicule en marche et se mettre au point mort.
- Entrer dans le mode "calibrage", en mettant le fil BLANC à la terre pendant 15 secondes.
- Choisir la couleur en mettant le fil BLANC à la terre pendant la visualisation.
- Enclencher la première et faites tourner le moteur à un régime constant.
- Après cinq secondes, le chiffre 2 va apparaitre en clignotant, enclencher la seconde vitesse et continuer a faire tourner le moteur à régime constant.
- Continuer de cette manière avec toutes les vitesses de votre véhicule.
- Quand GearTronic affiche un nombre au dela du nombre de vitesses de votre véhicule, ralentissez et arrêtez et attendez que le chiffre affiché arrete de clignoter.
- GearTronic va comprendre automatiquement que la procédure d'installation est terminée et va passer à l'affichage normal, montrant la vitesse enclenchée.
- Isoler le fil blanc, à ce moment GearTronic est prêt à être utilisé.
Si le calibrage ne fonctionne toujours pas, vérifiez les connexions et assurez-vous d'avoir le bon signal de vitesse.
Problèmes Courants et Solutions
Un problème courant est un compteur de vitesse qui affiche 0 km/h ou des valeurs erronées. Cela peut être dû à un capteur défectueux ou à un câblage endommagé.
Diagnostic :
- Vérifier le câblage et les connexions du capteur.
- Tester le capteur avec un multimètre pour vérifier la tension et la continuité.
- Inspecter visuellement le capteur pour tout dommage physique.
En cas de dysfonctionnement du capteur, le remplacement est souvent la meilleure solution. Les capteurs de vitesse sont disponibles chez les concessionnaires Aprilia et les fournisseurs de pièces détachées.
Solution alternative :
Si tu veux utiliser le capteur d'origine, mais sans le tableau de bord d'origine, il faut l'alimenter et mettre une résistance entre sa sortie et son alimentation. Donc, son alim, tu la connecte au 12v. Pour la masse, ben c'est la masse. Puis la sortie, tu la branches sur ton bidule, mais en plus tu connectes une résistance entre la sortie et le 12v.
Schéma électrique du capteur de vitesse
Tout transite par le compteur. On a une masse (fil bleu/orange) qui se repique dans le compteur donc sans y a plus . Faut donc la repiquer ailleurs.On à nos deux autres fil le gris/blanc et le vert/violet. Les deux formes une boucle et passe par le visu multi fonction (66) du compteur lui même alimenté en 12V.Il faut donc comme l'a dit Polux alimenté cette boucle et y insérer une résistance (simulant l'affichage j'imagine) .Par contre quelle est l'alimentation et quelle est la sortie ?
Sur les autres sujets qui en traite les indicateurs sont repiqués sur le gris/blanc . en fait on doit avoir 9V entre vert/violet et bleu/orange et 6V entre gris/blanc et bleu/orange .On à 0V quand le capteur est devant une vis du disque .
Pour la résistance (je suis une buse dans le domaine ) une du type celle qu'on trouve avec les clignos à led fonctionne.
Résistance :
Pour infos j'ai utilisé une résistance 0.25W et 5.6 Kohoms .
Importance des Capteurs OEM
Les capteurs et thermostats OEM (Original Equipment Manufacturer) sont des composants essentiels pour s'assurer que votre moto fonctionne correctement et avec la plus grande efficacité. Ils sont conçus spécifiquement pour votre modèle de moto, garantissant une compatibilité et une performance optimales.
Chez Dam-Sport, vous pouvez trouver une large gamme de capteurs et thermostats OEM pour motos Aprilia. Investir dans ces produits est un choix judicieux pour maintenir votre moto dans les meilleures conditions possibles.
| Composant | Fonction | Avantages des pièces OEM |
|---|---|---|
| Capteur de Vitesse | Mesure la vitesse de rotation de la roue et transmet l'information au compteur et à l'ECU. | Compatibilité parfaite, performance fiable, durabilité accrue. |
| Thermostat | Régule la température du moteur pour éviter la surchauffe et optimiser l'efficacité. | Maintien de la température optimale, protection du moteur, économie de carburant. |
En conclusion, les capteurs et thermostats OEM pour motos Aprilia sont un investissement intelligent pour tout propriétaire d'une Aprilia qui souhaite maintenir sa moto dans les meilleures conditions possibles. Explorez la sélection de Dam-Sport et trouvez les composants parfaits pour votre moto Aprilia !
